数据中心环境参量(温度、湿度、洁净度、噪声、静电)要求

数据中心的环境参量要求直接决定数据中心的制冷与供电等系统建设的总体目标。


1. 温度、湿度、洁净度等要求

     各个数据中心的标准与规范都要求机房保持恒温、恒湿并对洁净度有较高的要求,来保证机房内的设备良好运行。

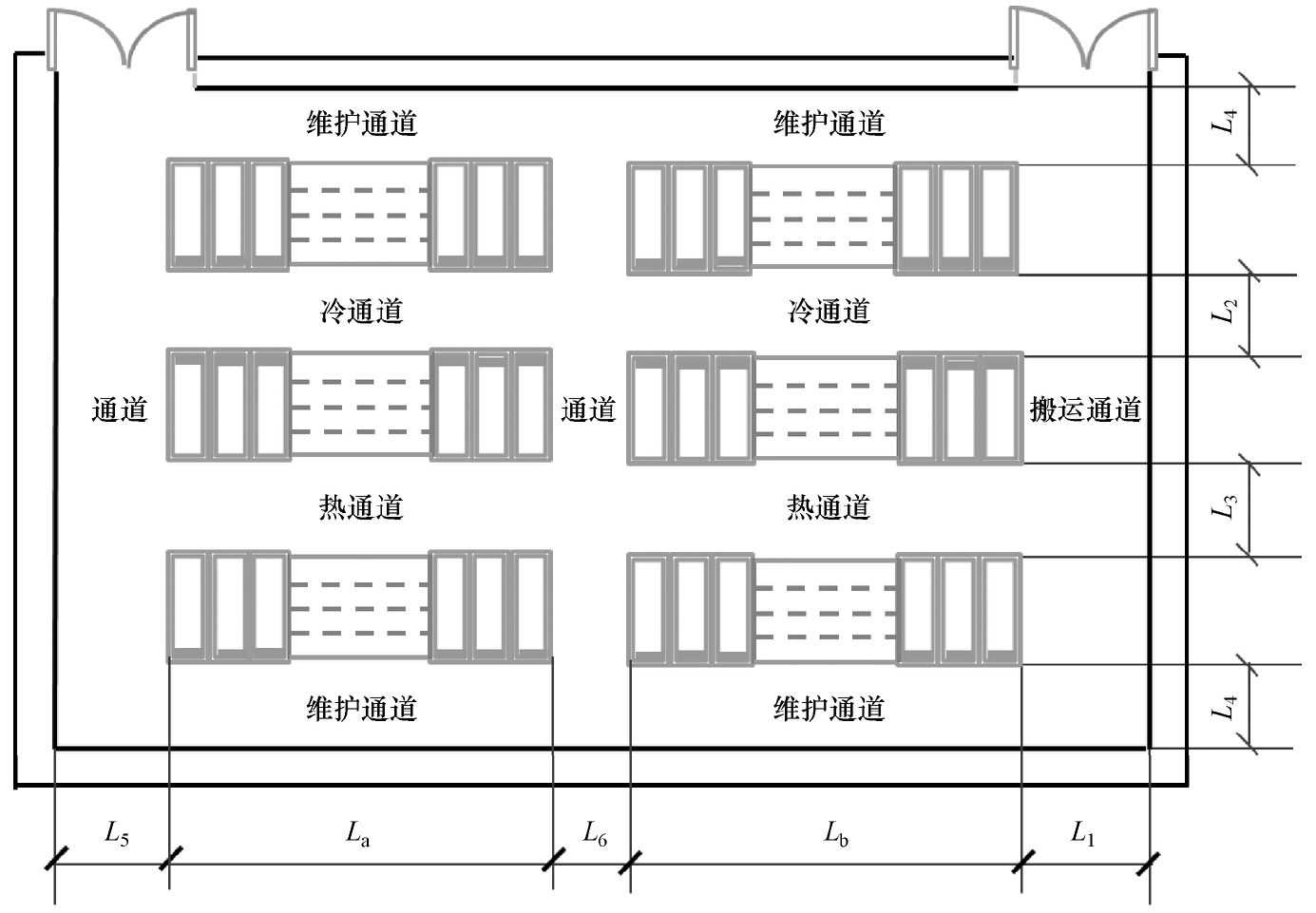

▲图1 总长度(La+Lb)大于15m时成行排列机柜场景

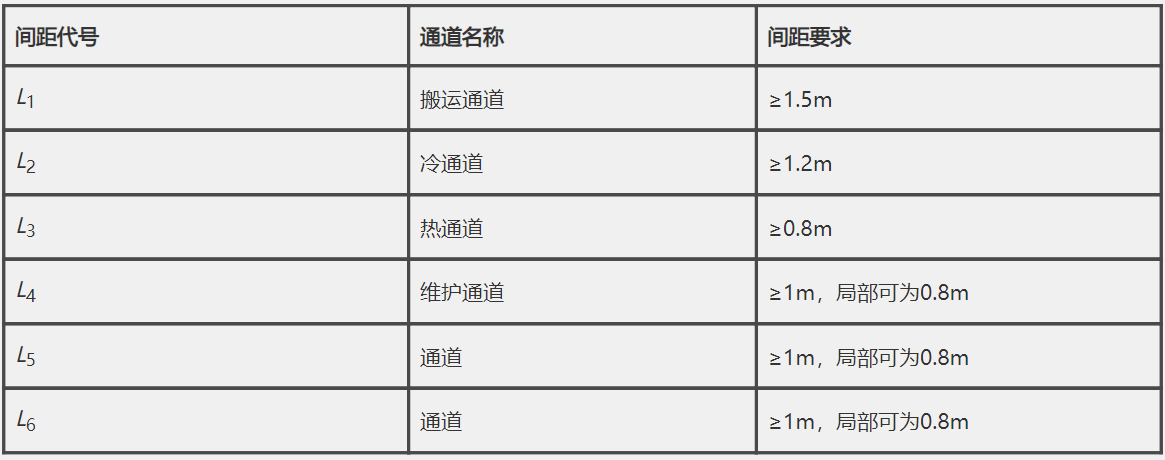

▼表1 总长度(La+Lb)大于15m时成行排列机柜通道要求


    在《数据中心设计规范》(GB 50174—2017)中,对A、B、C三级的机房温度、湿度也有不同的要求。A级和B级主机房的空气含尘浓度,在静态条件下测试,每立方米空气中大于或等于0.5µm的尘粒数应少于17 600 000粒。具体可见“附录A各级数据中心技术要求”中的“环境要求”。

    在《计算机场地通用规范》(GB/T 2887—2011)中,对于机房的相关环境参数也有对应的界定,只不过范围略宽。

    然而,ANSI/TIA 942—2014中对所有分级的数据中心环境参量有如下规定:温度为18℃~27℃,一般设置在24℃左右,精度控制在±1℃,湿度为40%~55%RH,一般设置在45%RH,精度控制在±5%。

    关于数据中心的温度和湿度,《数据中心设计规范》(GB 50174—2017)与原《电子信息系统机房设计规范》(GB50174—2008)是有不同的。

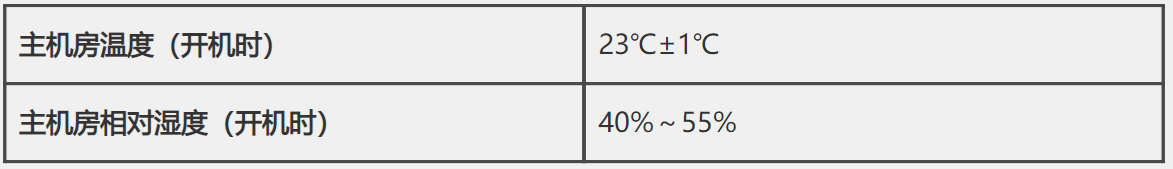

    如表2所示,《电子信息系统机房设计规范》(GB 50174—2008)第5.1.1条是这样规定的:“主机房和辅助区内的温度、相对湿度应满足电子信息设备的使用要求;无特殊要求时,应根据电子信息系统机房的等级,按附录A的要求执行。”


表2 《电子信息系统机房设计规范》(GB 50174—2008)中对温度和湿度的规定

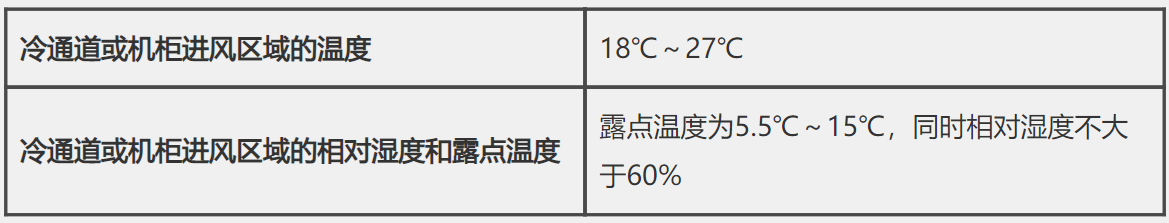

 如表3所示,《数据中心设计规范》(GB 50174—2017)第5.1.1条是这样规定的:“主机房和辅助区内的温度、露点温度和相对湿度应满足电子信息设备的使用要求;当电子信息设备尚未确定时,应按本规范附录A执行。”


表3 《数据中心设计规范》(GB 50174—2017)中对温度和湿度的规范



    与旧版国标《电子信息系统机房设计规范》(GB 50174—2008)相比,《数据中心设计规范》(GB 50174—2017)的主要区别如下。

    1. 明确了温度控制点

主机房内的机柜一般按照冷通道和热通道布置,因此导致主机房内各点的温度不同,冷通道、热通道、送风和回风温度都不同(见图8-4),服务器等电子信息设备一般是前进风,后出风,也就是从冷通道或机柜进风区域进风,从热通道出风。原《电子信息系统机房设计规范》及ANSI/TIA 942—2014虽然对主机房有温、湿度规定,但没有说明是什么地方的温、湿度。《数据中心设计规范》明确规定主机房的温、湿度是冷通道或机柜进风区域的温度、相对湿度和露点温度。


     2. 温湿度数值有变化

温度从一个控制值(23℃±1℃)变为一个范围值(18℃~27℃),湿度从相对湿度(40%~55%)变为露点温度(5.5℃~15℃),同时要满足上限相对湿度不大于60%的要求。


     3. 《数据中心设计规范》(GB 50174—2017)对温、湿度有关规定的变化背景

a. 随着电子技术的发展,服务器、交换机、存储设备等电子信息设备对进风区环境温度的要求已放宽,18℃~27℃是目前国际上对服务器等设备进风温度最普遍适用性的要求,设计时可根据具体设备要求确定设备进风区域的环境温度。


b. 美国采暖制冷与空调工程师学会(ASHRAE)是数据中心环境要求领域最有影响力的组织,其制定和颁布的指南被全球业界广泛认可和执行。2004—2011年,ASHRAE发布了3版《数据中心环境热力指南》,将服务器运行的环境温度(进风温度)从20℃~25℃放宽到18℃~27℃,这一举措得到了包括中国在内的大多数国家电子信息设备制造商的认可和支持。现阶段数据中心产品制造商提供的设备都能满足18℃~27℃这一数值,且大多数设备生产厂商的产品对环境的适应温度超出了18℃~27℃这一范围值。国内外部分厂商生产的电子信息设备运行条件汇总如表4所示。

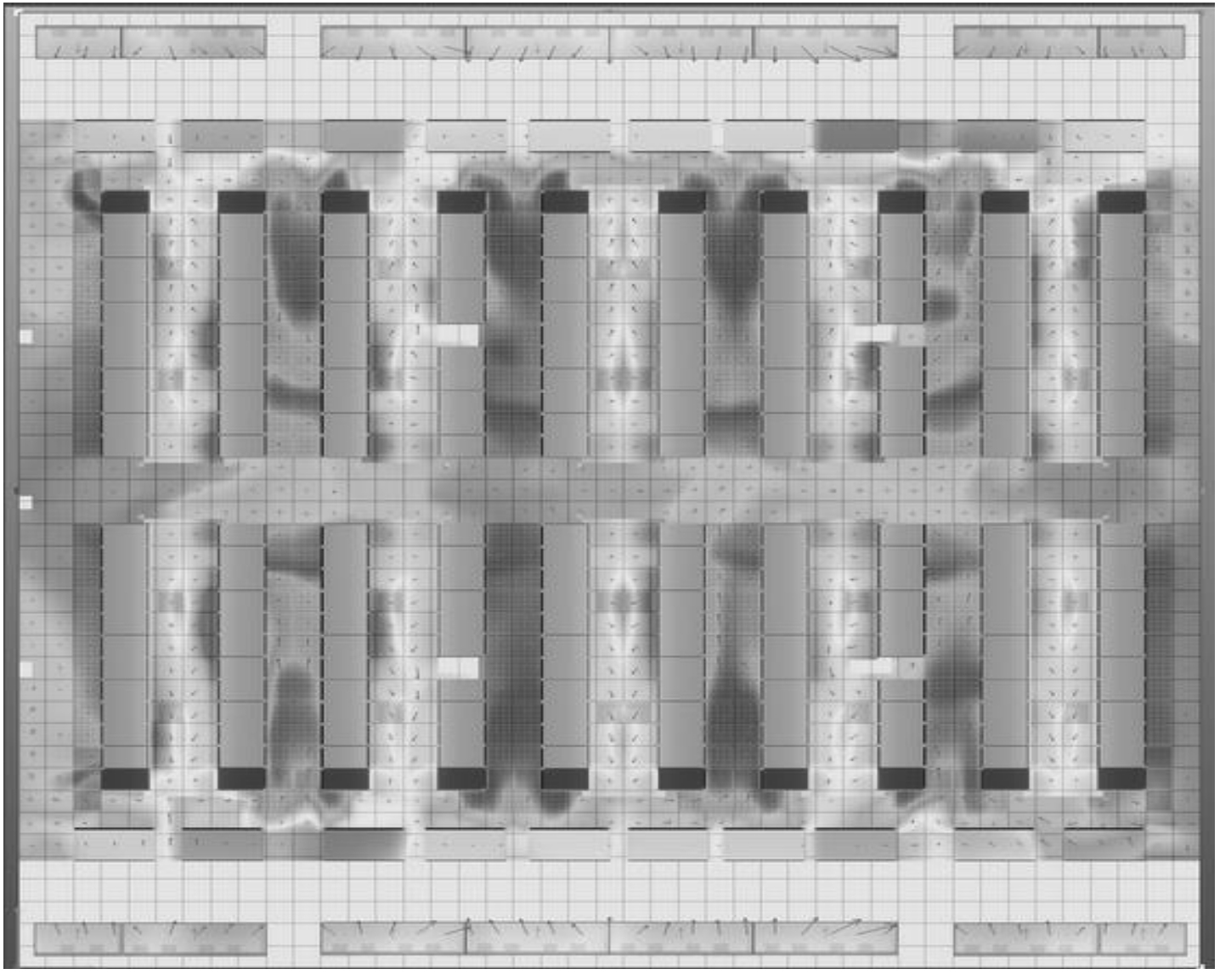

▲图2 冷热通道内的温度分布

▼表4 国内外部分厂商生产的电子信息设备运行条件汇


c. 将环境温度定为18℃~27℃有利于节能。我国各行各业对信息化的需求带动了数据中心的建设,从用户类型可将数据中心分为金融、政府、科研、企业、互联网、运营商等,将数据中心环境温度确定为18℃~27℃这样一个范围,有利于各行各业根据自身情况选择数据中心温度值,达到数据中心整体节能的目的。另外,中国地域辽阔,各地气候条件差别很大,将环境温度定为18℃~27℃也有利于节能。


d. 采用露点温度代替相对湿度,使测量更准确。众所周知,露点温度和相对湿度都是表示空气含水量的方法,当空气中的含水量不变时,露点温度是一个固定值,而相对湿度是随着温度的变化而变化的(见表8-8),故《数据中心设计规范》采用了露点温度表示空气中的含水量。数据中心要求控制空气中的含水量,其目的是控制静电和腐蚀。空气中的含水量越低,静电现象越严重,电子信息设备的故障率越高,因此,从控制静电角度考虑,空气中的含水量越高,静电越容易控制。而腐蚀现象恰恰相反,空气中的含水量越高,空气中的各种盐类和硫化物越容易溶解,从而造成电子设备电路板产生腐蚀,因此,从控制腐蚀角度考虑,空气中的含水量越低,腐蚀越容易控制。为了平衡这两个矛盾,世界各国数据中心行业经过多年的实践总结和积累,提出了主机房露点温度在5.5℃~15℃是最合适的。

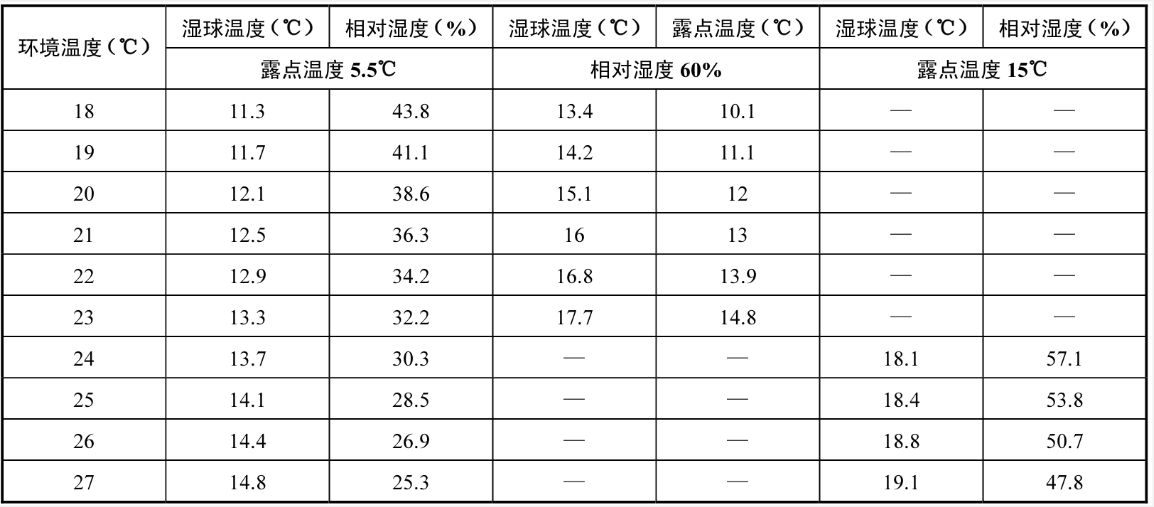

主机房环境温度(冷通道或机柜进风区域的温度)、湿球温度、露点温度和相对湿度的对应关系如表5所示。


表5 主机房环境温度、湿球温度、露点温度和相对湿度的对应关系


2. 电磁场、噪声、振动及静电等要求


    《数据中心设计规范》(GB 50174—2017)规定如下。

    5.2.1 总控中心内,在长期固定工作位置测量的噪声值应小于60dB(A)。

    5.2.2 主机房和辅助区内的无线电骚扰环境场强在80~1 000MHz和1 400~2 000MHz频段范围内不应大于130dB(μV/m);工频磁场场强不应大于30A/m。

    5.2.3 在电子信息设备停机条件下,主机房地板表面垂直及水平向的振动加速度不应大于500mm/s2。

    5.2.4 主机房和辅助区内绝缘体的静电电压绝对值不应大于1kV。

    在《计算机场地通用规范》(GB/T 2887—2011)中,对于机房的相关电气参数也有相近的规定。




摘自《新基建:数据中心规划与设计》
