【建议收藏】机房制冷系统的计算方式大全

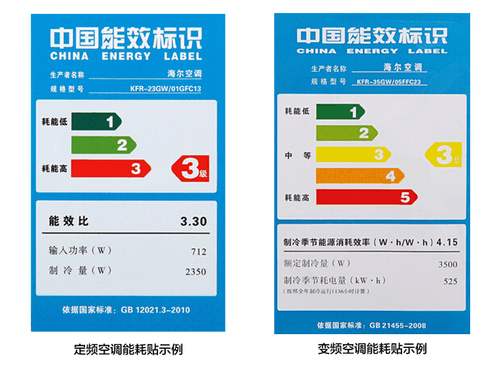

无论是精密空调还是普通空调,在空调铭牌上都会有一个重要的指标,就是“制冷量”,它是空调的“大小”,就像电视机屏幕尺寸大小一样,空调也是有着大小的区别,除了外观可能有的大小不同以外,实际上唯一重要的“大小”指标,就是指这个“制冷量”。


制冷量是指空调进行制冷运行时,单位时间内从密闭空间、房间或区域内去除的热量总和,法定计量单位W(瓦)。



精密空调作为维持数据中心持续运转的“解暑利器”,它的制冷量到底该怎么计算呢?今天,我们将为大家提供几种非常实用的制冷量测算方法,在文章末尾还分享了一些标准参考,建议收藏!


精密空调总制冷量计算


方法1:功率及面积法


Qt=Q1+Q2


注:

①Qt是总制冷量(KW)

②Q1是设备热负荷(=设备功率x0.8)

③Q2是环境热负荷(=0.14~0.18kW/㎡ x 机房面积)


举例:

一个100㎡的机房,其主设备总输入功率为40kW,选取其环境热密度0.14kW/㎡,其制冷量需求计算为:Qt=40 x 0.8+0.14 x 100=46kW


方法2:面积法(已知机房面积时)


Qt=S x P


注:

①Qt是总制冷量(KW)

②S是机房面积

③P冷量估算指标(根据不同用途机房的估算指标选取)


举例:

一个100㎡的机房,其用途为普通计算机机房,选取其环境热密度350W/㎡,其制冷量需求计算为:Qt=0.35 x 100=35kW


IDC机房空调选项计算


计算方法


Q=W x 0.8 x(0.7~0.95)+{(80~200)x S} /1000



注:

①Q为制冷量(KW)

②W为设备功耗(KW)

③0.8为功率因数

④0.7~0.95为发热系数(即有多少电能转化为热能)

⑤80~200为每平方米的环境发热量(W)

⑥S为机房面积,单位是㎡


举例:

一个50㎡的数据中心机房,其用途为金融行业机房,已知所有发热设备功耗为50KW,取其发热系数为0.7,每平方米环境发热量最大测算结果为200x50=10KW,其制冷量需求计算为:Q=50 x 0.8 x 0.7+(10 x 50)/1000=28.5kW


机房新风量计算

按下述两项中取最大的一项


方法1:若按每人所需新风量计算


新风量=N x W


注:

①N为人员数

②W为每人所需新风量


举例:

一个100㎡的机房,主要是作为计算机机房使用,最大人流量时工作人员有15人,根据标准规定取每人所需新风量W=30(m³/h),其新风量需求计算为:新风量=15 x30=450 m³/h


方法2:若按房间新风换气次数计算


新风量=S x h x P


注:

①S为面积

②h为层高

③P为房间新风换气次数


举例:

一个100㎡的机房,楼层净高3米,主要是作为计算机机房使用,根据标准规定取房间换气次数P=2(次/h),其新风量需求计算为:新风量=100x 3 x 2=600 m³/h

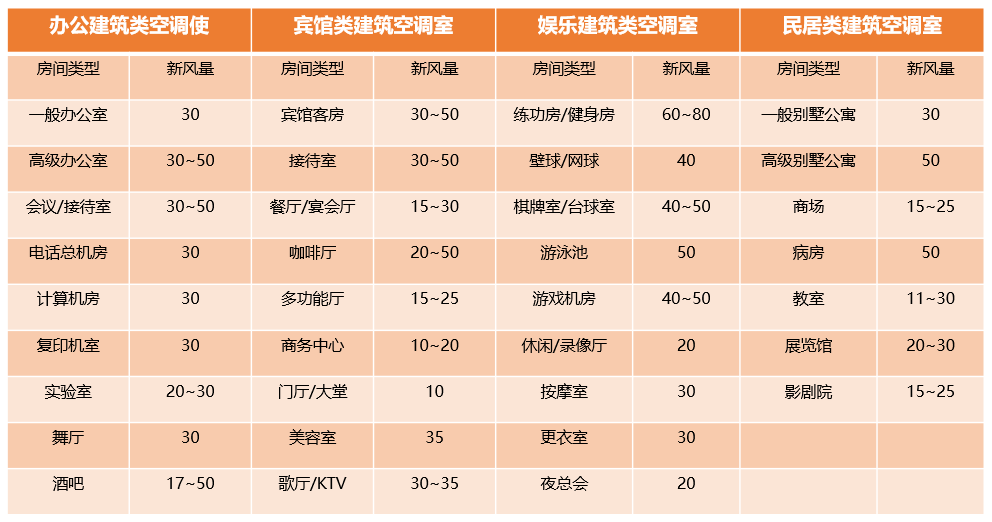

空调环境不同类型建筑新风量标准

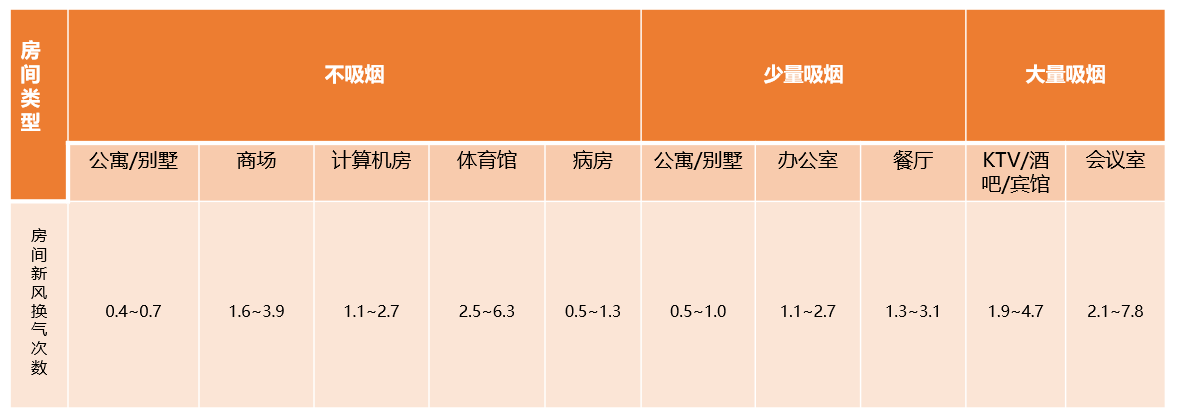

新风换气次数参考表


相关换算以及冷量估算


冷量换算:


1匹(PS)=2500大卡(kcal/h)

1匹=2.9千瓦(KW)

1千瓦(KW)=860大卡(kcal/h)

1冷吨=3024大卡(kcal/h)

1BTU/h=0.2519大卡(kcal/h)


精密空调场所的冷负荷估算指标:


1.电信交换机、移动基站(350-450W/㎡)

2.金融机房(500-600W/㎡)

3.数据中心(600-800W/㎡)

4.计算机房、计费中心、控制中心、培训中心(350-450W/㎡)

5.电子产品及仪表车间、精密加工车间(300-350W/㎡)

6.保准检测室、校准中心(250-300W/㎡)

7.UPS和电池室、动力机房(300-500W/㎡)

8.医院和检测室、生活培养室、洁净室、实验室(200-250W/㎡)

9.仓储室(博物馆、图书馆、档案馆、烟草、食品)(150-200W/㎡)


综上所述,数据中心机房的制冷系统里,无论是精密空调的制冷量的估算,还是新风量的计算,都应该结合实际情况综合考量,并且需要熟知室内设备功耗以及环境热量负荷的计算方法,这些我们将会在之后的文章里进行分享,敬请期待。


备注:

以上计算方式均来源于网友经验总结,如有不足请指出。
