你知道相线、中性线、火线和零线的区别和联系吗?

在实际工作中,有的初学者会简单地认为零线就是地线,对电力系统中经常用到的PE线、PEN线等的区别不太了解。


在低压安装维护和检修中常常把上述各种线混为一谈,导致电器的保护接线混乱、错误,造成不必要的麻烦,严重的甚至引发触电事故。


所以,今天我们将380V/220V电力系统中各种“线”的含义作简单介绍,以供参考。

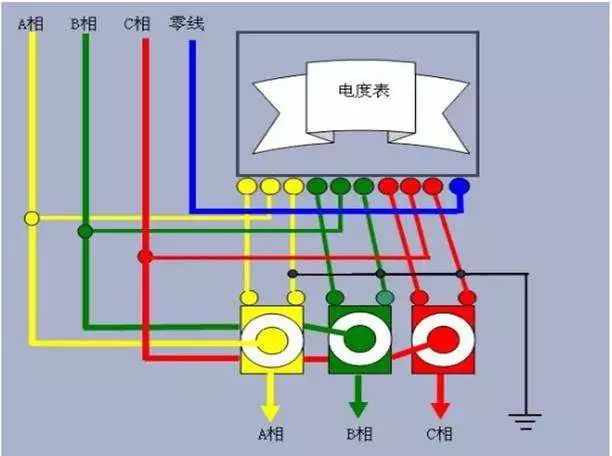

1.相线


相线,俗称火线,是相对于中性线(零线)来说的,指的是三相交流电路中的三根相线L1,L2,L3中的任意一根。


通常家庭用电只用三相电的其中一相,相线对地(中性线)的电压为220V,叫相电压,它是与中性线构成回路,使电流通过电气设备而工作的。


不同相的相线之间的电压为380V,叫线电压。通常情况下,三相电路中三根相线L1,L2,L3分别使用黄、绿、红三种颜色标示。



2.中性线


三相四线制或三相五线制低压供电系统中,中性线也称中线、零线、工作零线、N线,线路上用淡蓝色标示。



通常中性线是指从变压器中性点引出来的一条线。对接地电网来说,变压器中性点还要接地,其接地电阻一般不允许大于4Ω。


中性线的作用是使星形连接的三相不对称负载的相电压保持对称。


所以,在三相负载不对称的低压供电系统中,不允许在中性线上安装熔断器和单独控制的开关装置,而且中性线常用钢芯铝绞线制成,以免中性线断开发生事故。


相线和中性线的区别:


它们对地的电压不同,相线对地电压为220V,正常情况下中性线对地电压为零。


3.保护线


保护线(也叫PE线,英文全称是protecting earthing),是通过深埋的电极与大地短路连接的导线,也就是我们通常所说的地线,是专门用于将电气装置外露导电部分接地的导体。


保护线可分为工作接地线和保护接地线。


低压电力系统中,变压器中性点与工作接地体的连接线叫工作接地线;


家用电器金属外壳与保护接地体的连接线叫保护接地线,用黄、绿双色表示。




在TT系统中,PE线直接连接至与电源点工作接地无关的接地极上,又称为PEE线;在TN—C系统中,整个系统的PE线与中性线是合一的;


在TN—S系统中,各用电器的PE线直接与低压供电系统中专用的公用PE线连接,公用PE线要与变压器工作接地可靠连接;


在 TN—C—S系统中,变压器低压侧至用户电源进线点间的一段线路,PE线与公用中性线连接,用户电源进线点到各电器设有公用的PE线,各电器的PE线与公用的PE线连接。

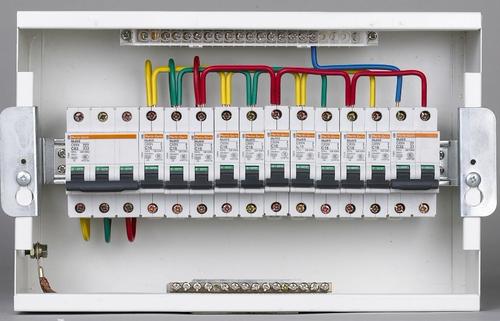

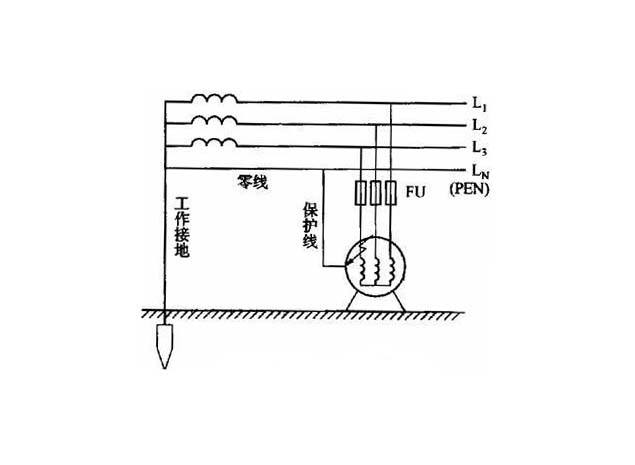

4.保护中性线


保护中性线(也叫PEN线、保护中性导体),标志色是竖条间隔淡蓝,是将PE线和N线合二为一,兼具有保护线和中性线功能的导体。



低压电力系统中的TN—C系统,全线将PE线和N线合二为一;TN—C—S系统,变压器低压侧至用户电源进线点间的一段线路,将PE线和N线合二为一;


TN—S系统,将PE线和N线全线分开。供电系统采用PEN线,通常是为了节省材料,可是降低了供电的可靠性和安全性。


有条件的地方,低压供电应当最大可能地使用TN—S系统,即部署完全独立的PE保护线,而不是这种将N线和PE线捆绑于一起的TN—C系统。


特别提醒:对供电安全性要求比较高,特别是存在爆炸危险的场所,必须选用 TN—S系统供电。


保护线和中性线的区别:


中性线(N线)是与变压器中性点连接,并能起到保持三相不对称负载电压对称和传输电能的作用,在单相系统中,没有它,各种电器就不能正常工作,从这个角度看,N线是工作线,不可或缺。


而保护线(PE线),则是和用电设备外壳相连接的地线,没有它,用电设备完全能够正常工作,并非不可或缺。


但万一电器外壳因故障带电,没有它,接触电器金属外壳的人就有可能发生触电事故。


可以说,保护线的作用是防止触电事故的发生,因此是保护导线。


由于保护线的有无,不影响电器的正常工作,因此,在低压用户中不被重视。
