什么是等电位联结,和接地有什么关系?

在电气安全技术不断地发展和更新的进程中,人们注意到,大量电气事故是由过大的电位差引起的。


为防止过大的电位差而导致的种种电气事故,20世纪60年起,国际上推广等电位联结安全技术的应用,新建建筑物中基本上都采用了等电位联结。


建筑物防雷设计规范GB50057-2010对等电位连接定义是“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。”


根据理论分析,等电位连接作用范围越小,电气上越安全。



一、总等电位联结

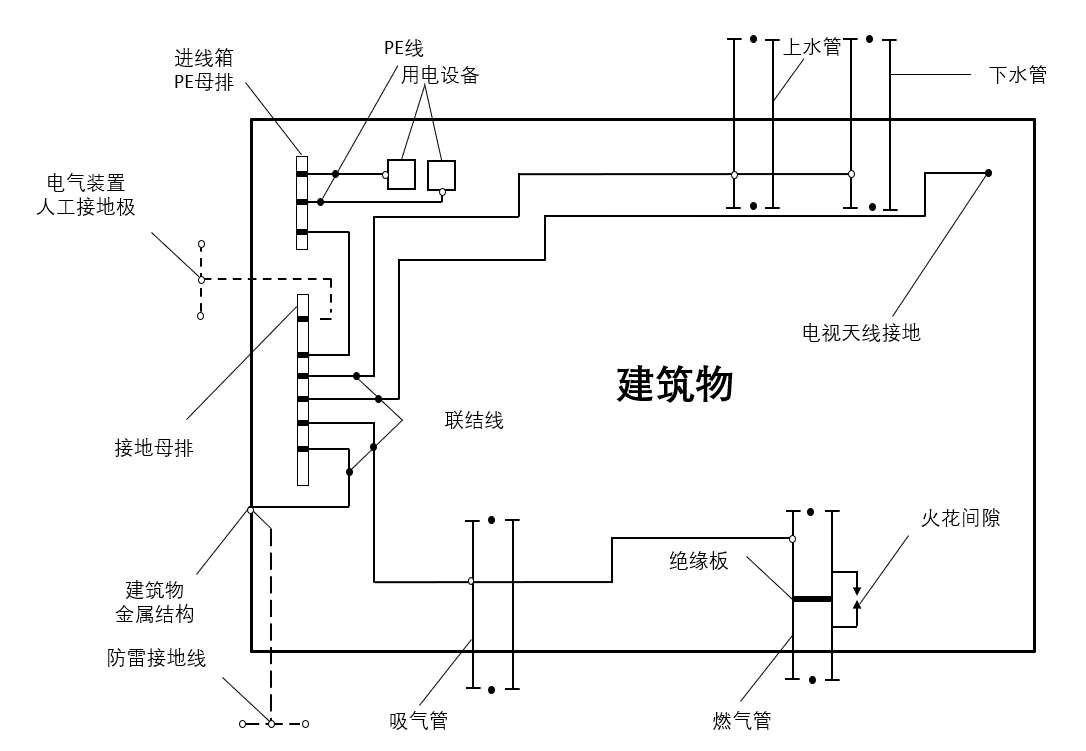

将一建筑物内的总PE母排和各类金属干管、金属结构互相连通,使这些金属部分的电位相等或接近,称作总等电位联结。


它比接地有更好的降低接触电压的效果,同时也能起到重复接地的作用。


每一电源进线处应作一次总等电位联结,它们之间应互相联通。

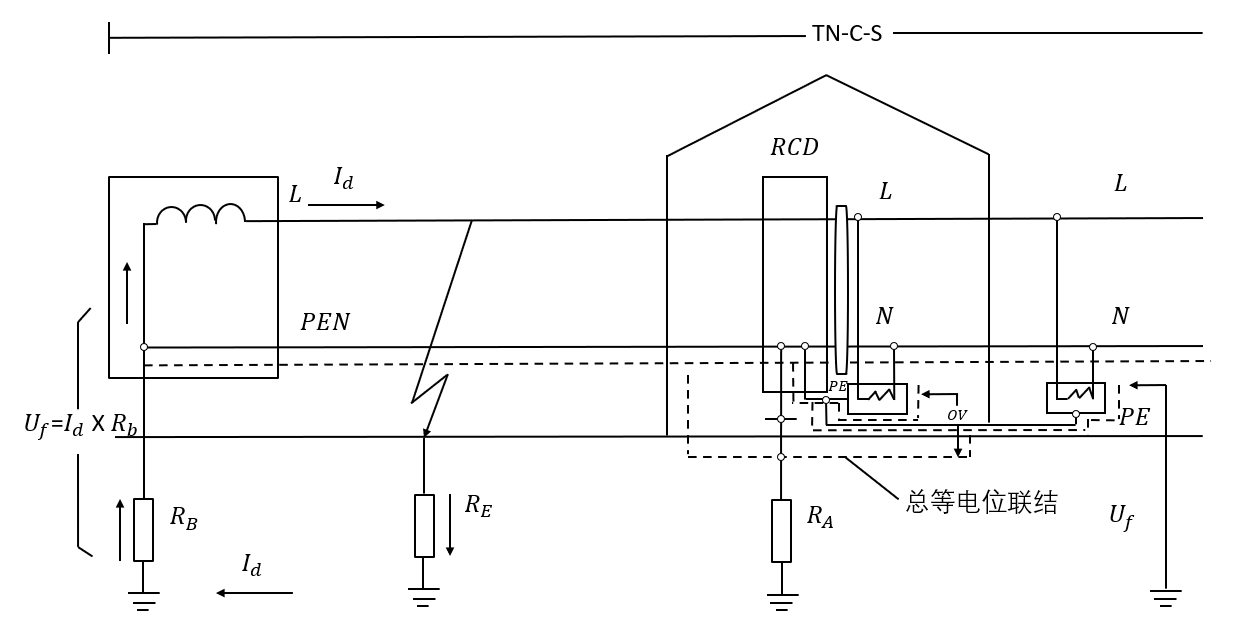

总等电位联结在TN系统中还可起到消除电源侧故障电压沿电源线路进入建筑物引起电击事故的作用。


由于重复接地的接地电阻上存在电压降,重复接地只能降低而不能消除这一故障电压。



由电源传导来的故障电压在不具有等电位联结作用的户外场所,如果其值大于50V将可能招致电击事故。

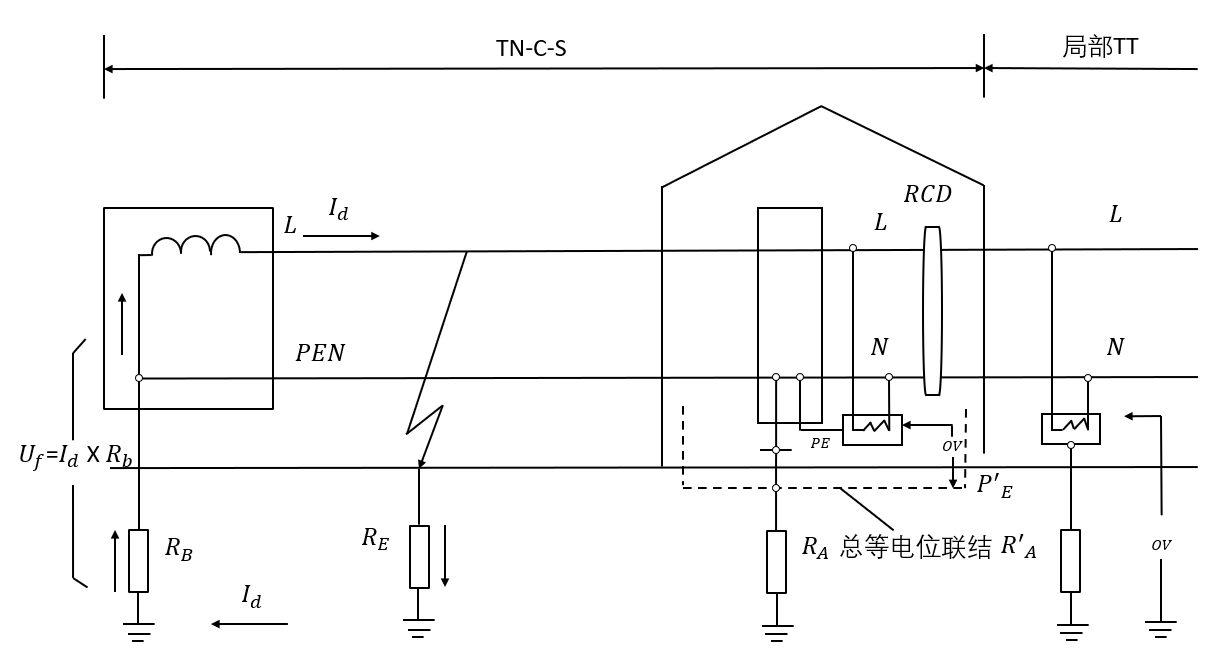

为此需降低系统接地的接地电阻值RB,以满足RB/RE≤50/(UO-50)的要求(RE为接地故障的接地电阻),不然就需在户外采用局部TT系统。



二、局部等电位联结

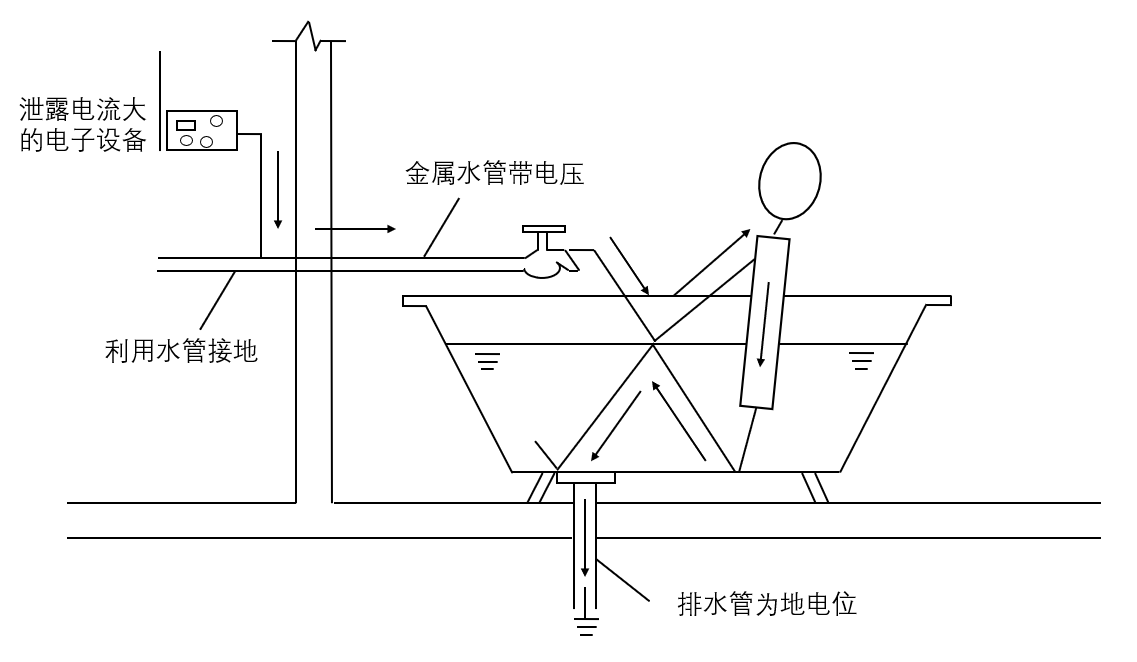

在建筑物的局部场所内,如可同时触及的导电部分间的电位差超过该场所的接触电压限值,需在该局部场所内再作一次等电位联结,以进一步降低故障时电位差。

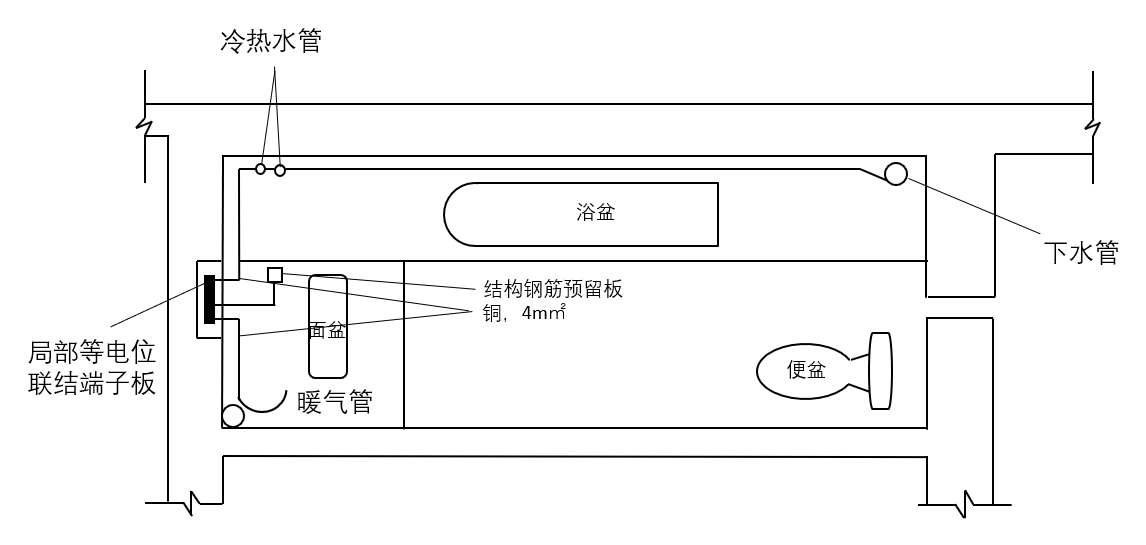

例如在浴室内或在远离总等电位联结的接地母排处。




局部等电位联结能保证人体触及的不同导电部分的接触电压不大于安全电压限值,它和总等电位联结不是上、下级的关系,没有理由要求两者间专用导体连通。


其实两者间通过与建筑物金属结构、管道的连接,已存在自然的连通。


三、等电位联结和接地的关系

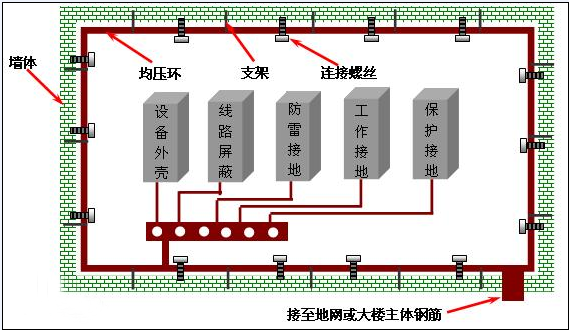

接地是以大地电位为参考电位,在大地表面实现的等电位联结;等电位联结则是以某一导体的电位为参考电位,以与该导体的连接代替与大地的连接的接地。


两者互通,但不完全等同。


例如不与大地连接的等电位联结无法对地泄放雷电流和静电荷。


四、小结

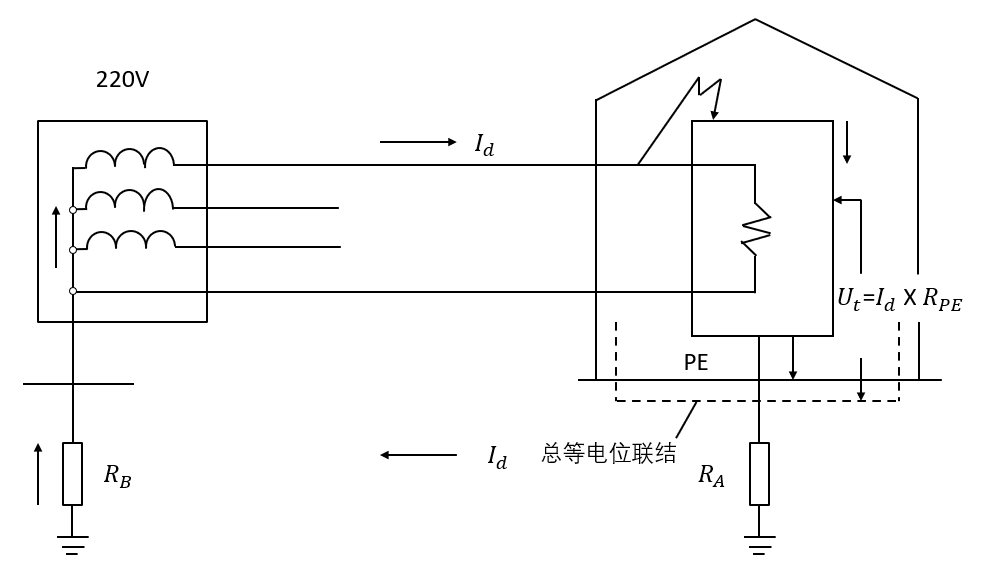

若相线发生完全接地短路,PE线上会产生出的故障电压。有等电位联结后,与PE线连接的设备外壳及周围环境的电位都处于这个故障电压,因而不会产生电位差引起的电击危险。


等电位联结只是简单的导线的连接,并无深奥的理论和复杂的技术要求。其所用设备仅是等电位箱和铜导线,投资不大,却能极大地消除安全隐患。
