掌握这些小技巧,让你的机柜布线技高一筹

在整个数据中心布线工程中,弱电机柜布线是一项非常讲究的工作。特别是对于刚入行的新手,以及想要自己动手的非专业客户来说,如何把机柜布线做得规整美观,真的是一大考验。



对于规范机柜布线的重要意义,想必大家在使用过程中是深有体会吧。特别是随着公司业务的升级,在场地和费用有限的情况下,机柜内需要容纳服务器、交换机等IT设备不断增加,机柜内的布线可不能如此随意。

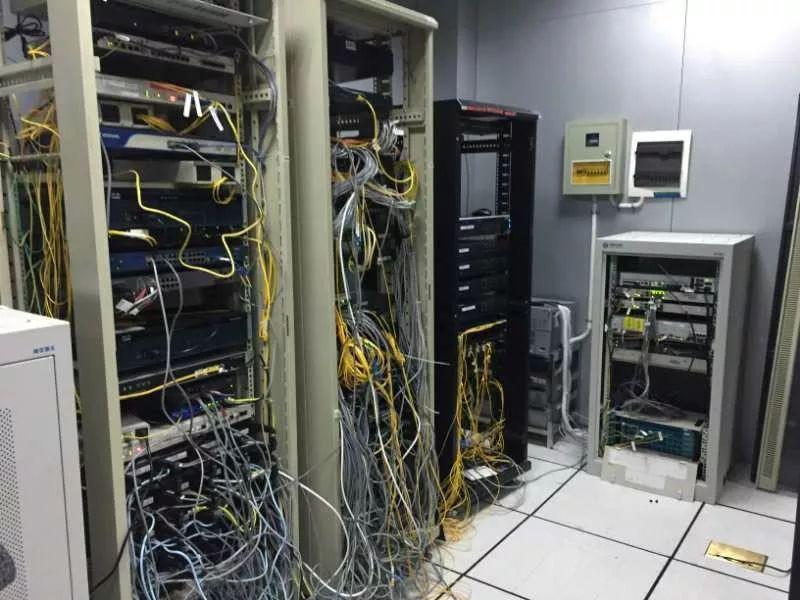

如果机柜布线内的电缆布设得不好、不够系统,不仅会导致电缆的损坏或者延长增加可更换电缆的时间,严重的还会阻碍气流通过导致设备过热而停机等现象。


所以说,布线布得好,你好我也好,机柜布线还是很重要的。


那么我们在安装机柜,做机柜内部布线(理线)的时候有没有些规矩可遵循,让机柜布线格局能够摆脱传统杂乱无章的现象,变得井井有条呢?答案是肯定的。

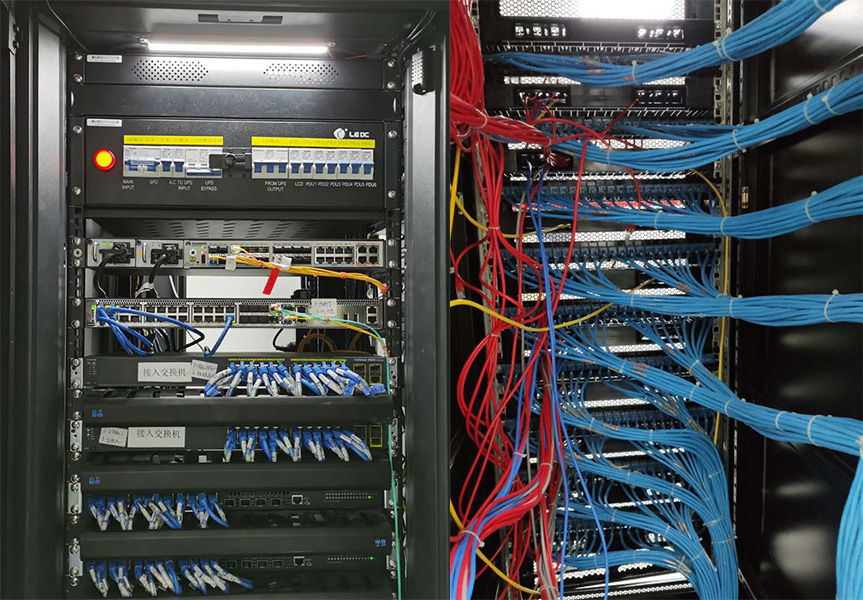

掌握这些小技巧,布线井井有条


1、机柜的散热风扇或空调挡风口要确保闸门敞开,以避免设备过热而造成死机现象。


2、机柜内部的每一条网线都应该有标签,以免给后期的维护带来不必要的麻烦。


3交换机要用配套耳朵固定在机柜顶端,有助于网线的走位。


4、每台服务器贴好资产号,并且通过标签打印机把资产号+条形码一起打印出来,每台打印两张一致的,在设备前面以及边上各贴一个。


5、一般电源线与网线从不同方位走线,每一小节用扎带扎好。


6、连接服务器与交换机两端的网线头后端要标记同编号的扎带标签,且与交换机端口号编号一致。


7、机柜布线时要确保电源线插头与服务器电源接头两端有标签扎带固定。


8、柜体与柜体之间走线一般是从柜体的顶部方向来进行布线。


9、如果机柜是含有内外网的交换机,应尽量使用两种不同颜色的网线对其加以区分。


简单介绍的这几点是我们日常做机柜布线的9个小技巧,可能会有不足之处。当然,如果你有更好的方法和技巧,欢迎加入我们一起探讨。
