机架式UPS如何安装?看完这篇分分钟搞定!

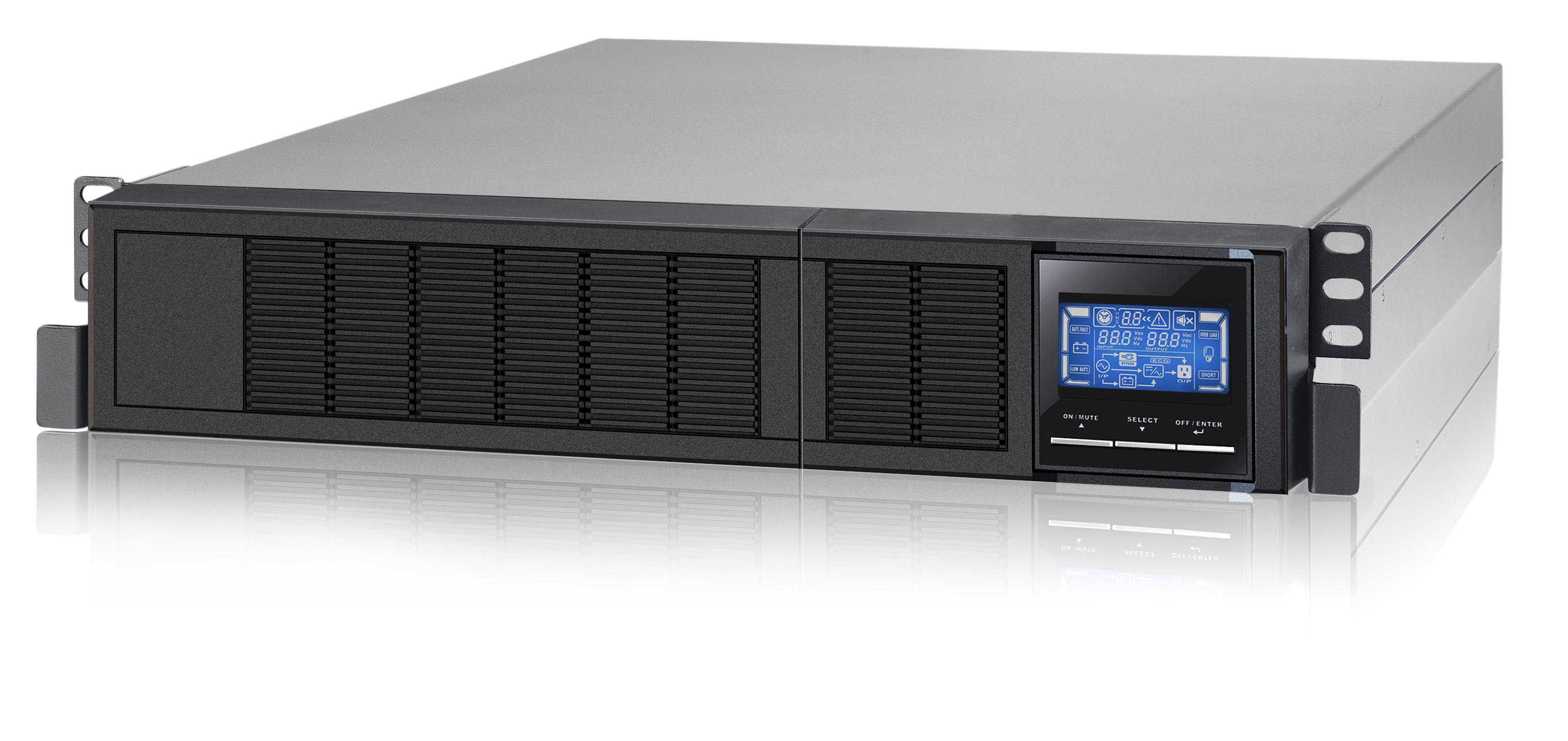

机架式UPS,顾名思义即安装在机架上的UPS。


相对于传统立式(塔式)UPS结构而言,可以安装在19英寸标准网络机柜内部,节约场地和空间,外观就像一台机架式服务器。



选择机架式UPS,只需放在剩余柜内,即可与负载设备整合为一体。


不但能达到简洁机房布局、提高空间利用率,还能方便集中监控和管理,使IT设备在机房有更好的环境及稳定性,让系统整体成为可移动式机房。


那么它在实际应用中的安装过程是怎么样的呢?安装过程中有没有需要特别注意的地方?


一、机架式UPS安装要点

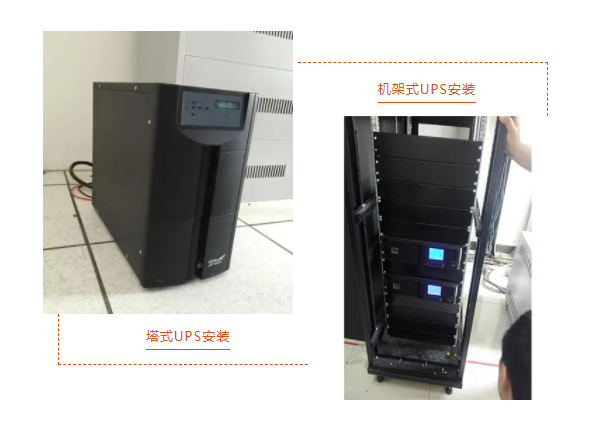

机架式UPS和塔式UPS的安装,在外部的电池连接基本上是一样的,主要区别就是机架式UPS可以通过导轨固定在标准的网络机柜内,而塔式UPS一般直接放置在地上,不能上机架。


1.确定安装对象和机架


UPS:机架式UPS电源的型号、尺寸、数量等进行确认,这样便于准备所需携带工具、电源线及电池连接线等。


机架:整体安装机架的尺寸大小、位置确认,预设装机现场机器放置点是否留有一定长度。


2.准备好安装工具


在安装前需要准备的工具一般有:螺丝刀、万用表、斜口钳、电工胶带(尽量多带)、开口扳手(需要根据蓄电池型号选择携带不同尺寸的扳手)、绝缘手套、剪线钳、液压钳、不同型号的螺丝等。


除此以外,还有水平仪、激光测距仪、电动液压器、分贝仪、冲击钻等众多的工具,各有各的用处。这些都是专业的安装团队都会配齐的装备,若是客户自行安装可以借此参考。


3.安装的大致流程


一般情况下,机架式UPS是主机与电池包配合使用的。


所以,应该先对UPS主机进行安装,然后对电池包进行安装。


安装UPS主机,需要先对安装的位置进行确认,同时进行整理,以便于更好的对主机进行放置与安装,安装的大致流程有如下步骤:


(1)线槽安装


线槽应平整,无扭曲变形,内壁无毛刺,各种附件齐全;线槽的接口应平整,接缝处应紧密平直。


槽盖装上后应平整,无翘角,出线口的位置准确;线槽的所有非导电部分的铁件均应相互连接和跨接,使之成为一个连续导体,并做好整体接地。


当线槽的底板对地距离低于2.4m时,线槽本板和线槽盖板均必须加装保护地线。


2.4m以上的线槽盖板可不加保护地线;线槽经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,槽内用内连接板搭接,不需固定。保护地线和槽内导线均应留有补偿余量。


(2)电缆铺设


沿经勘查的路由布放、安装电缆以形成电缆线路。


根据使用场合,可分为架空、地下(管道和直埋)、水底、墙壁和隧道等几种敷设方式。


(3)UPS主机安装


确认UPS外部的所有输入输出开关均处于断开位置;连接电池电缆。


(4)电池包安装


a、取出UPS的选件中的电池电缆组件,将电缆上标识为“电池模块”的插头插到电池模块后面板上的任一电池接口。


b、将电池电缆标识为“UPSPE”的一端就近接地。


c、将电池电缆标识为“BAT+”、“BATN”、“BAT-”的一端分别连接到UPS输入输出端子排的“Bat+”、“BatN”、“Bat-”端子。


d、用螺丝刀将电池模块的电池接口两边的固定螺杆拧紧,以防止电池电缆松动或脱落。


(5)整体上架:


拆封并安装机柜,检查机架式UPS运送过程中是否出现损坏。


根据之前的绘制,安排开始组装支架,将支架固定后,将机架式UPS及电池柜放置在支架上,并采用水平仪校正水平度;然后是线路的连接。


(6)系统测试


在完成了外部的安装后,就要进入系统的调试了。主要是检查UPS不间断电源的整流装置、逆变装置和静态开关装置的规格、型号是否符合设计要求。


确保内部接线连接正确,紧固件齐全,可靠不松动,焊接连接无脱落现象。


(7)清理现场


在完成机架式UPS的上架工作之后,需要对安装现场进行卫生打扫,将安装过程中遗留的包装、胶带、线头等安装垃圾清理干净,这样才算是一次完整的安装过程。


二、机架式UPS安装注意事项


1.UPS电源上架安装前,事先检查机器在运送过程中是否出现损坏。


2.将机架式UPS及电池柜放置在支架上后,应该采用水平仪校正水平度。


3.当用户布线时,UPS电源的输出需单独进行拉线。在设置输出专用插排时,需与日常用到的电插排区分开。


4.UPS电源温度保持在0℃--40℃间,湿度保持在10%--90%间。不可安置于潮湿、脏乱、无空气对流的环境内。


5.检查接地地线,接地电阻是否符合标准,均有助于UPS电源的安全运转及防雷。


6.UPS输入、输出线径的选择,不能低于用电安全规范。


7.三进单出的UPS,旁路前方及零线的进线线径需是两相前方的3倍。


这次所讲解的是专业团队安装机架式UPS的流程,然而还会有一些因为各种原因需要客户自行安装的情况,之后如果有时间的话,乐成智能机柜还将带来机架式UPS自助安装的过程方式,希望能对您有所帮助。
