过载和过流的区别

在操作电气设备的过程中,有时会遇到过流或者过载故障。那么过流与过载到底有什么区别呢?两者之间是否有相同的地方?



其实过流与过载,在很多情况是相同的一种故障,其保护情况也是相类似的,但是两者之间还是存在一定的差别。


1.实质定义不同


过载,是一个时间观念,是指负载在连续时间内超过额定负载一定的倍数。


例如,某变频器过载能力为160%一分钟,就是指负载连续一分钟达到额定负载的1.6倍是没有任何问题的。假如在59秒的时候,负载突然变小,那么是不会触发过载报警的,只有在60秒刚过的时候,负载没有变小而是持续增大,才会触发过载报警。

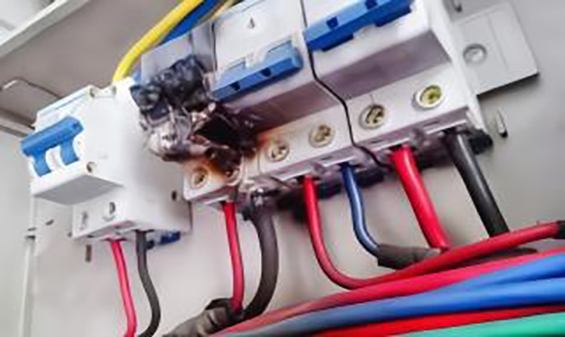

过流,是一个数量概念,是指负载电流突然超过负载额定电流的很大倍数,通常是十几甚至几十倍,它包括短路、过载和缺相。


比如,电机在运转时,机械轴突然堵转,那么此时电机的电流在短时间内会极速上升,导致过流故障。


由此可见,过载不过是过流的一种状态。通常情况下,过电流是不高于短路电流的,并且是在六倍额定电流之内。


2.保护对象不同


过载保护和过流保护是两个不同的保护模式,所起的作用也不一样。


先说过载保护,是为了防止负载的功率过大而采取的保护措施,主要用于保护电动机。


过流保护则是为了防止电流过大而采取的保护措施,主要用于保护变频器。


举个例子,假如一个三相电机额定功率是10KW,额定电流大约20A左右,如果因为机械负载的作用使电机负荷加重(如超过10KW)时间过长,导致电机过热损坏,这就要采取过载保护;如果因电机绝缘损坏产生相间短路电流,这就要采取过流保护。


过载保护一般都是延时保护,而过流保护则是速断保护。


过载保护的保护值一般比较低,低于过流保护的保护值,过载保护值一般为额定电流的1.2倍,过流保护值一般为额定电流的3~4倍。

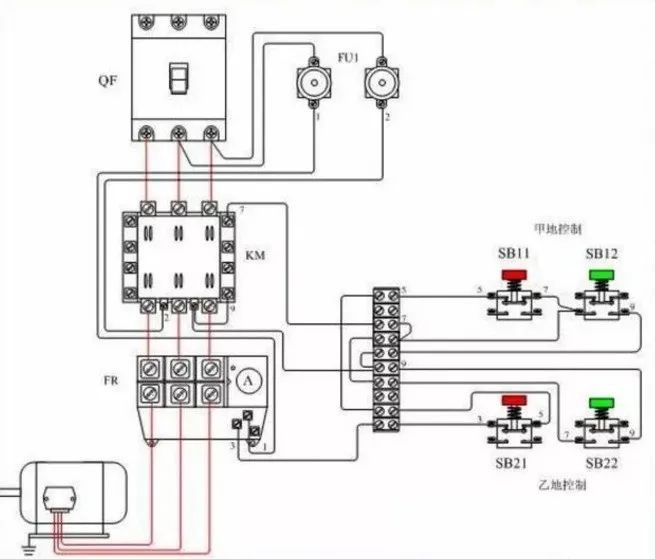

值得注意的是,过载保护往往通过热继电器来实现,它可以不受电动机短时过载冲击电流或短路电流的影响而瞬时动作。


而过流故障的保护是低压配电系统设计的关键。低压断路器的合理设计及选型时确保数据中心负载安全用电的关键。



3.电流的变化率不同


过载保护发生在生产机械的工程过程中,电流的变化率di/dt较小,除过载以外的其他过电流常常有突发性,电流变化率di/dt较大。


4.过载具有反时限特性


过载保护主要是为了防止电动机加热,类似于热继电器的“反时限”特点。


反时限是指保护装置的动作时间与短路电流的大小成反比,即电流越大,动作时间越短,反之动作时间越长。


这种动作时限方式称为反时限,具有这一特性的继电器称为反时限过流继电器。
