你知道七氟丙烷灭火系统吗?

七氟丙烷灭火系统是目前数据中心中应用最为广泛的气体灭火系统之一,很多诸如配电室、档案室、图书馆、集装箱等防护区都配置了七氟丙烷灭火系统。


之前我们就分享过一篇关于七氟丙烷灭火原理的文章,今天我们来讲一下七氟丙烷灭火系统的基本要求,内部构成和启动方式,以便在紧要关头能够及时扑灭火灾。


一、基本要求


根据GB25972-2010《气体灭火系统及部件》标准规定,七氟丙烷灭火系统的基本要求如下:


1.工作温度范围:0℃~+50℃


2.充装密度/压力:内贮压式七氟丙烷灭火系统最大充装密度

——2.5MPa贮存压力时为1120kg/m³

——4.2MPa贮存压力时(焊接结构贮存容器)为950kg/m³

——4.2 MPa贮存压力时(无缝结构贮存容器)为1120kg/m³

——5.6 MPa贮存压力时为1080kg/m³


3.系统最大喷射时间:10秒


4.灭火剂释放时间:在最大充装密度或充装压力下,灭火剂从容器阀喷出的时间不应大于系统喷射最大时间的80%


二、内部构成

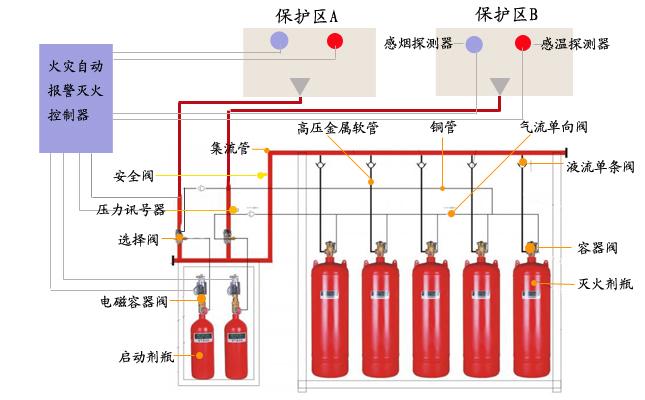

内贮压式七氟丙烷灭火系统至少应由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀(适用于组合分配系统)、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀(适用于具有驱动气体瓶组的系统)、管路管件等部件组成。



同一系统各部件应固定牢固、连接可靠,部件安装位置正确,整体布局合理,便于操作、检查和维修。


系统中相同功能部件的规格应一致(选择阀、喷嘴除外),各灭火剂贮存容器的容积、充装密度或充装压力应一致。

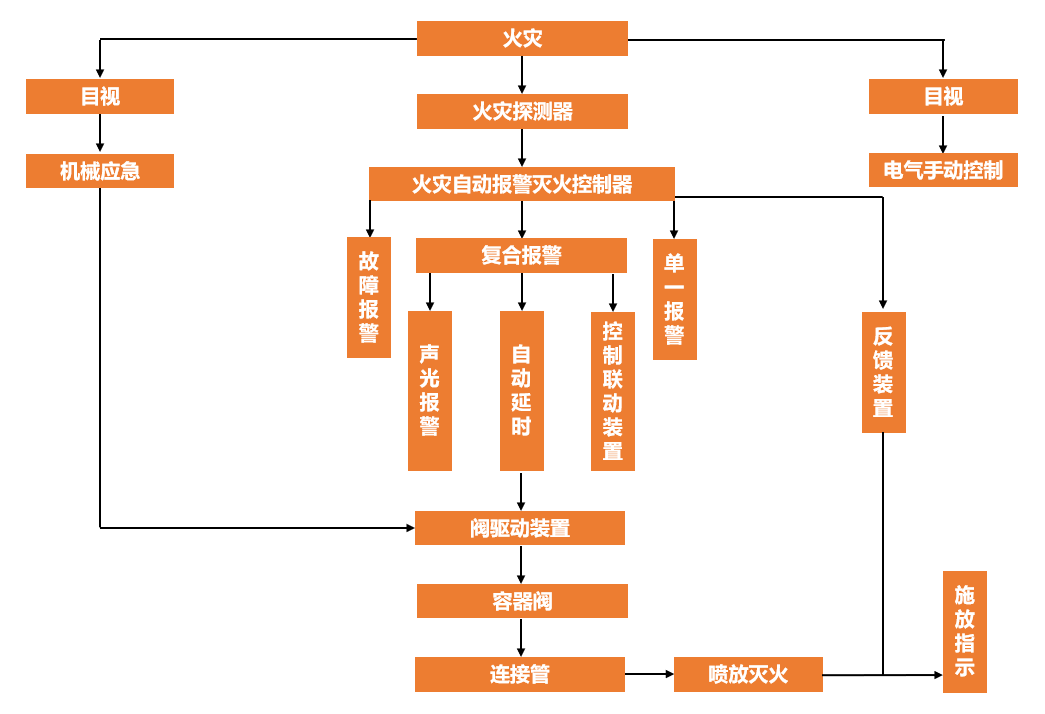

三、启动方式


七氟丙烷灭火系统有三种启动方式,分别是自动启动、电气手动和机械应急手动。


下面是这三种启动方式的工作原理。



1.自动启动状态


气体灭火报警控制器一般配有两种不同类型的火灾探测器。控制主机上有“自动”和“手动”转换功能(也可在防护区外单独设置转换开关),当将其置于“自动”位置时,灭火系统处于自动状态。


当只有一种探测器发出火灾信号时,控制主机启动室内声光报警器,通知火灾发生,但并不启动灭火装置。


当两种探测器发出火灾信号时,控制主机启动室内、外声光报警器,联动关闭防护区开口,进入灭火启动延时,达到设定的延时时间后,自动启动灭火装置,发出灭火指令,打开电磁阀释放气瓶气体,气瓶气体通过启动管路打开灭火剂容器阀释放灭火剂,实施灭火。


如在喷放延时过程中发现不需要启动灭火装置,可按下防护区外或控制器上的“紧急停止”按钮,终止灭火指令,在设定的延时时间内有效。


系统的自动启动延迟时间可在0~30s范围内连续可调,分档可调时每档间隔不应大于10s,延迟时间设定误差应不大于设定时间的20%。


2.电气手动启动


当转换开关置于“手动”位置时,灭火系统处于手动状态。


在该状态下,探测器发出火灾信号,控制主机启动室内、外声光报警器,通知火灾发生,但并不启动灭火系统。此时按下防护区外或控制器上的“紧急启动”按钮,可以启动灭火系统,启动灭火系统释放灭火剂,实施灭火。


注意:无论控制主机处于自动或手动状态,按下“紧急启动”按钮,都可启动灭火系统。


3.机械应急手动启动


用于火灾报警控制系统失效时,当自动和手动启动均失效时,当职守人员判断为火灾时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,可按以下步骤实施机械应急操作:


1)手动关闭联动设备,并切断电源;


2)拔出相应防护区启动瓶电磁驱动器上的“机械应急启动保险销”,按下机械应急启动按钮,电磁驱动器打开启动瓶释放启动气体,启动气体灭火系统。


七氟丙烷气体灭火系统安装完成后,虽然不需要使用单位对其有多专业的了解,但它的工作方式还是需要安排专门的人员进行培训学习后才能上岗,这是对使用方的人身及财物安全的保证。
