数据机房接地网制作与设计要求

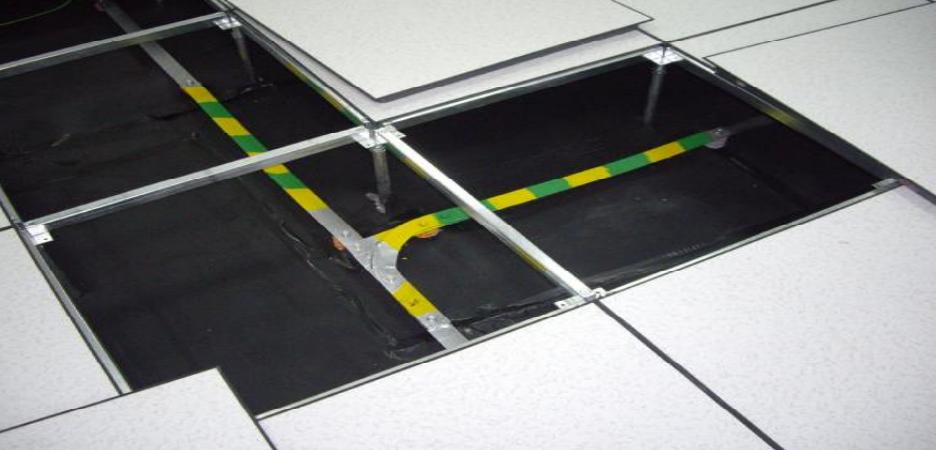

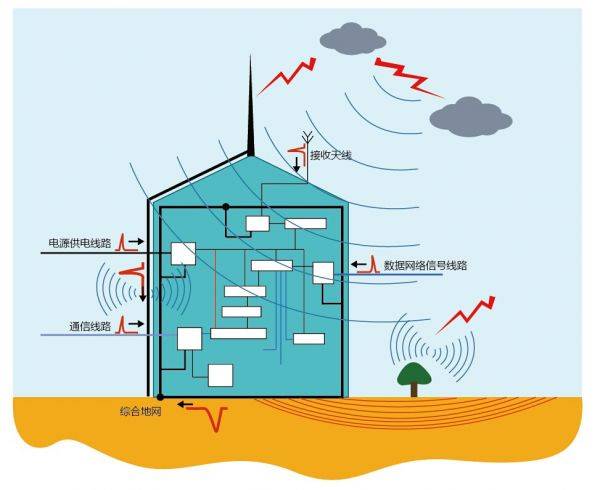

接地是避雷技术非常重要的环节之一,无论是直击雷或感应雷,最终都是把雷电流引入大地。



对于敏感的数据(信号)通信设备而言,没有合理而良好的接地系统是不能可靠避雷的。


因此,对接地电阻 >1Ω 的大楼地网,需按照规范要求整改,以提高机房接地系统的可靠性。


根据具体情况,通过沿机房大楼建立不同形式的接地网(包括水平接地体、垂直接地体)来扩大接地网的有效面积和改善地网的结构。


一、什么是接地网

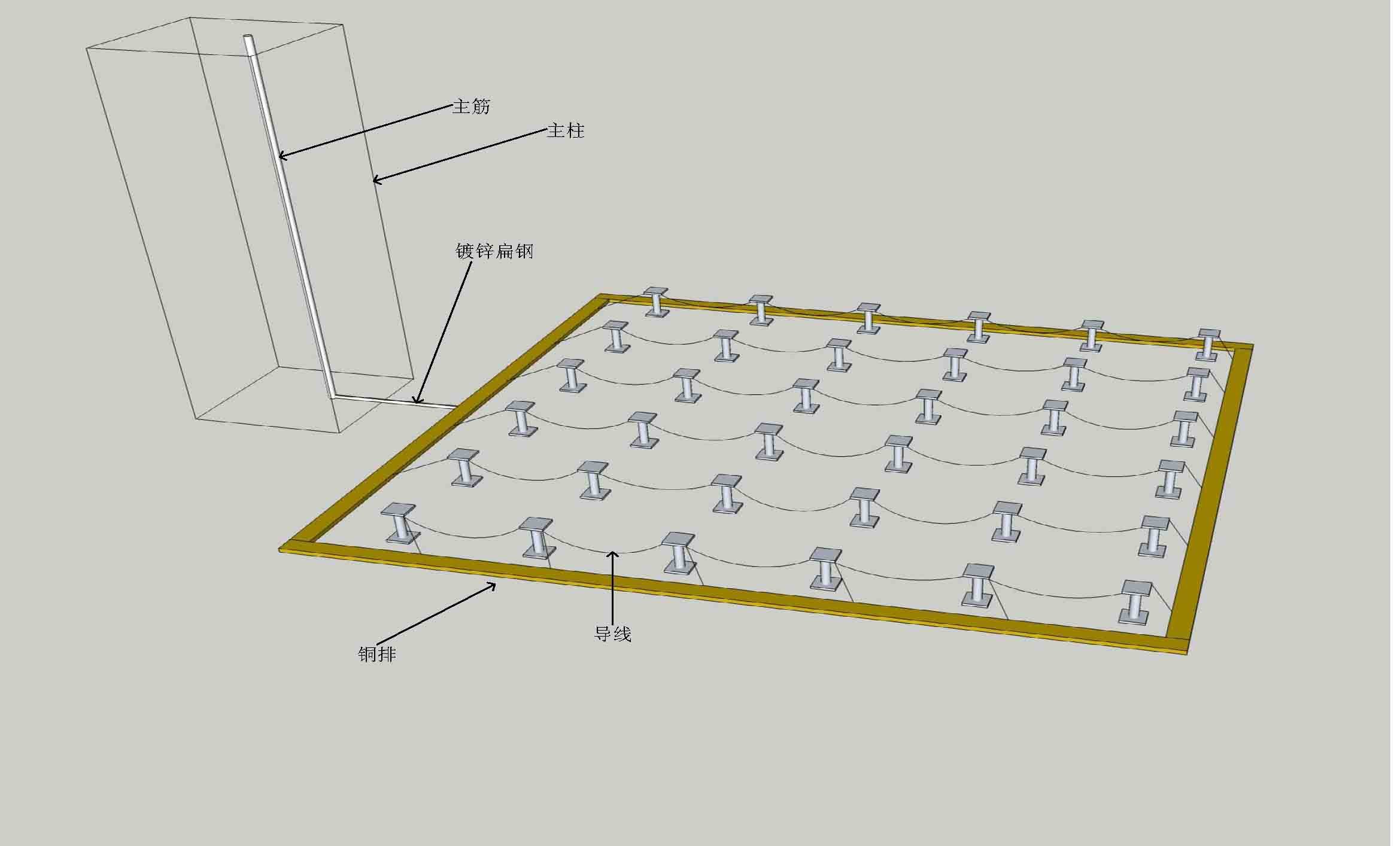

接地网是对由埋在地下一定深度的多个金属接地极和由导体将这些接地极相互连接组成一网状结构的接地体的总称。



它广泛应用在电力、建筑、计算机,工矿企业、通讯等众多行业之中,起着安全防护、屏蔽等作用。


接地网有大有小,有的非常复杂庞大,也有的只由一个接地极构成,一般根据需要来设计。



设计规范及标准:


1.《交流电气装置的接地》DL/T621-1997


2.《电气装置安装工程接地装置施工及验收标准》GB50169-2006


3.《接地装置工频特性参数的测量导则》DL475-2006


二、设计制作要求


采用共用接地装置时,共用接地电阻值不应大于1Ω;采用专用接地装置时,其接地电阻值不应大于4Ω。


根据相关设计规范及标准,机房接地网的设计制作要求如下:


1.在大楼周围做接地网,用较少的材料和较低的安装成本,完成最有效的接地装置;


2.接地电阻值要求R ≤1Ω ;


3.接地体应离机房所在主建筑物 3~5m 左右设置;


4.水平和垂直接地体应埋入地下 0.8m 左右,垂直接地体长 2.5m ,每隔 3~5m 设置一个垂直接接地体,垂直接地体采用 50×50×5mm 的热镀锌角钢,水平接地体则选 50×5mm 的热镀锌扁钢;


5.在地网焊接时,焊接面积应 ≥6 倍接触点,且焊点做防腐蚀防锈处理;


6.各地网应在地面下 0.6~0.8m 处与多根建筑立柱钢筋焊接,并作防腐蚀、防锈处理;


7.土壤导电性能差时采用敷设降阻剂法,使接地电阻 ≤1Ω ;


8.回填土必须是导电状态较好的新粘土;


9.与大楼基础地网多点焊接,并预留接地测试点。


根据实际情况,接地网材料也可以选用新型技术接地装置,如免维护电解离子接地系统、低电阻接地模块、长效铜包钢接地棒等等。


三、相关名词解释


1.接地体(极):埋入地中并直接与大地接触的金属导体,称为接地体(极)。接地体分为水平接地体和垂直接地体。


2.自然接地体:可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等,成为自然接地体。


3.接地线:电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体,称为接地线。


4.接地装置:接地体和接地线的总和,称为接地装置。


5.接地:将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接,称为接地。


6.接地电阻:接地体或自然接地体的对地电阻和接地线电阻的总和,成为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。

注:上述接地电阻系指工频接地电阻。


7.工频接地电阻:按通过接地体流入地中工频电流求得电阻,称为工频接地电阻。


8.零线:与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线,称为零线。


9.保护接零(保护接地):中性点直接接地的低压电力网中,电气设备外壳与保护零线连接,称为保护接零(保护接地)。


10.集中接地装置:为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置,如在避雷针附近装设的垂直接地体。


11.大型接地装置:110kV及以上电压等级变电所的接地装置,装机容量在200MW以上的火电厂和水电厂的接地装置,或者等效平面面积在5000m2以上的接地装置。


12.安全接地:电气装置的金属外壳、配电装置的构架和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地。
