一目了然!超级实用的机房标准,再也藏不住了!

你知道


什么是微模块?


什么是微模块/模块化机房吗?


某度上是这么说的:

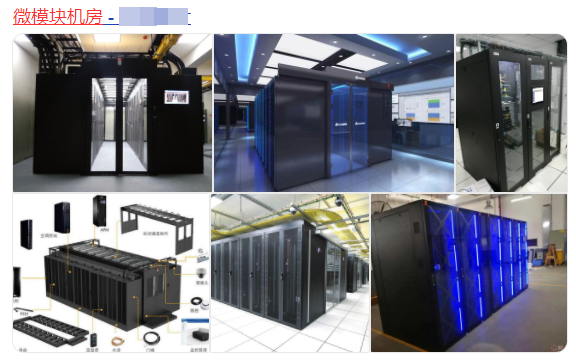

常见的微模块机房有这些



行业大佬是这么说的:




额,不明觉厉,对不对!?


但其实很好理解的


答案,就在这个标准里


一、关于微模块


由机柜系统、配电系统、监控系统、供电系统(可选)、制冷末端(可选)、综合布线系统、安防系统等组成的具有标准的功能定义和输入输出接口,能够完成单项或多项业务的功能单元。

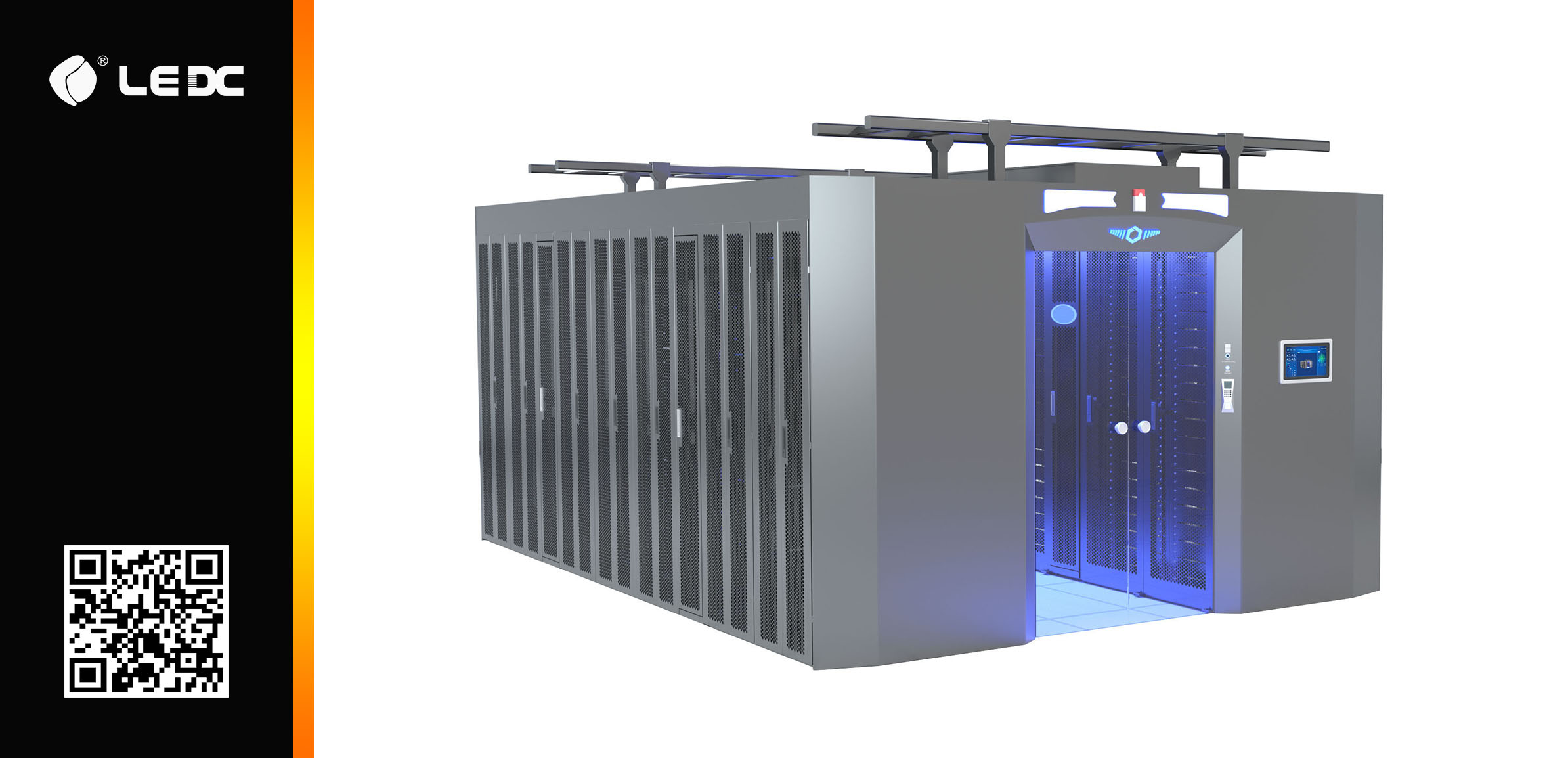

(长按图中二维码,可了解更多具体详情哦~)


二、关于模块化机房组成


模块化机房是由一个或多个微模块组成的通信机房。



三、关于模块化机房的配置方式


模块化机房其供电方式可分为集中供电方式和分散供电方式,其制冷方式也可分为自主制冷方式和外部制冷方式。

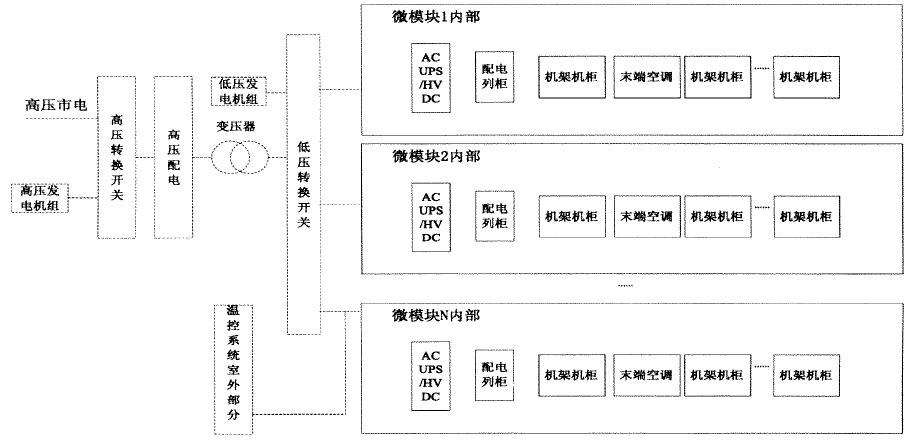

分散供电自主制冷方式示意图



分散供电外部制冷方式示意图

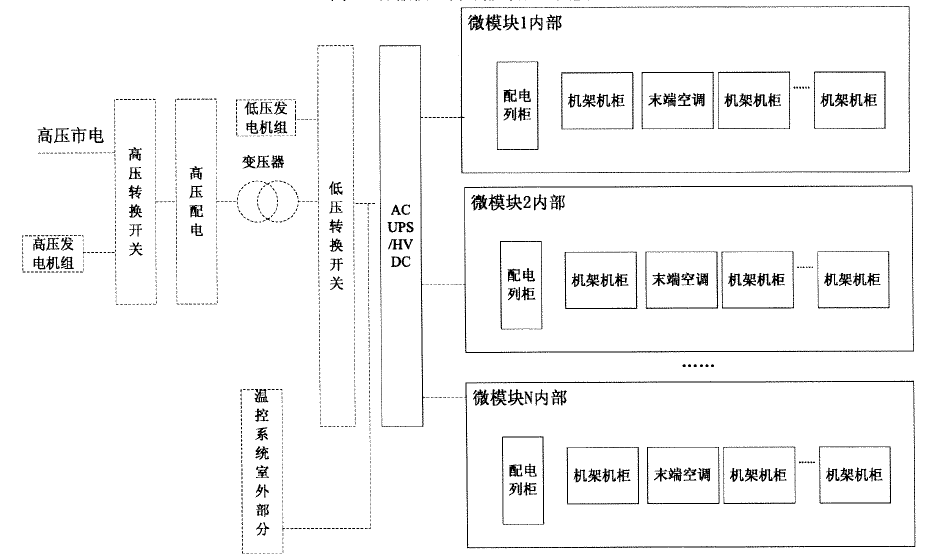

集中供电自主制冷方式示意图

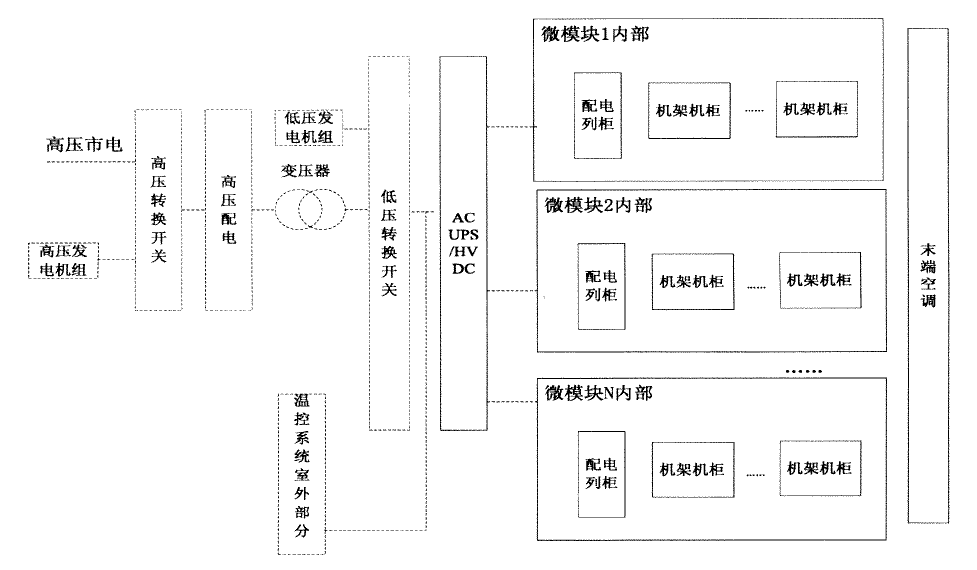

集中供电外部制冷方式示意图




四、关于微模块的技术要求


室内型模块化机房


a)室内型模块化机房的微模块应符合以下要求:


b)微模块对地面的压强不大于10kN/㎡;


c)微模块与外部接地网络应具有可靠连接。


室外型模块化机房


a)室外型模块化机房的微模块应符合以下要求:


b)微模块防雷应符合GB50689的相关要求;


c)微模块外壳按照GB/T 19183.5-2003的6.1进行振动、冲击和自由跌落试验后,应不出现影响形状、配合和功能的变形和损坏;


d)微模块与外部接地网络应具有可靠连接。


以上内容来自通信行业推荐性标准YD/T3004-2016《模块化通信机房技术要求》。


这虽然不是国家强制性标准,但是其中内容对于我们理解微模块和模块化机房还是很有帮助的。


更多关于模块化机房和微模块系统的内容和要求,有需要的朋友可在文末下载。


YD/T3004-2016《模块化通信机房技术要求》
