机房如何进行选址和设备布置?乐成智能机柜一招搞定

众所周知,GB50174-2017《数据中心设计规范》标准给出了数据中心机房的建设要求,包括数据中心机房分级与性能要求,机房位置选择及设备布置,环境要求,空气调节、电气技术,机房布线、机房监控与安全防范,消防的技术要求等。


那么,数据中心机房如何选址?数据中心机房里的设备如何布置呢?有没有什么技巧呢?乐成模块化机房这告诉您~


一、机房选址原则


根据GB50174-2017《数据中心设计规范》规定,机房位置选择应符合以下要求:


1.电力供给应充足可靠,通信应快速畅通,交通应便捷;


2.自然环境应清洁,环境温度应有利于节约能源;


3.应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所;


4.应远离水灾和火灾隐患区域;


5.应远离强振源和强噪声源;


6.应避开强电磁场干扰。


对于多层或高层建筑物内的电子信息系统机房,在确定主机房的位置时,应对设备运输、管线敷设、雷电感应和结构荷载等问题进行综合分析和经济比较。


当采用专业的机房精密空调设备进行制冷时,还需要考虑到楼层的安装空调室外机的建筑条件。

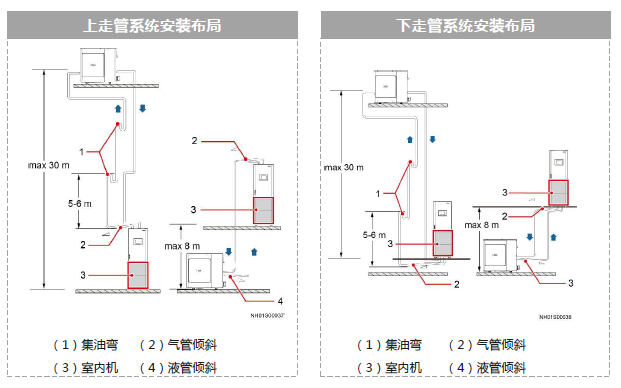

精密空调系统安装布局示意


二、机房设备布置要求

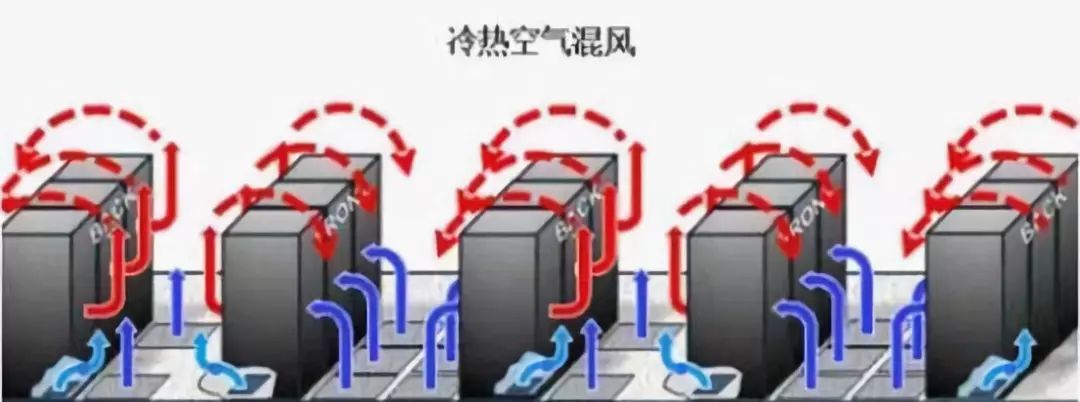

机柜空间的合理布局对于确保机柜拥有适当温度和足够的冷空气同样非常重要。合理的机柜布局目标是控制空气循环,即避免冷空气在到达设备进气口前与热空气混合。




根据GB50174-2017《数据中心设计规范》规定,机房设备布置应符合以下要求:


数据中心内的各类设备应根据工艺设计进行布置,应满足系统运行、运行管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求。


当机柜(架)内的设备为前进风/后出风冷却方式,且机柜自身机构为采用封闭冷风通道或封闭热风通道方式时,机柜(架)的布置宜采用面对面、背对背的方式。

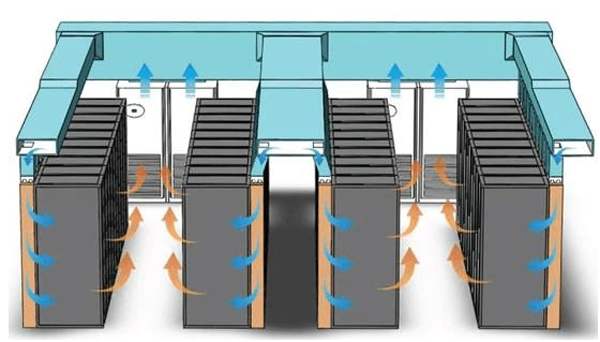

“面对面、背对背”摆放方式


主机房内通道与设备间的距离应符合下列规定:


1.用于搬运设备的通道净宽不应小于1.5米;


2.面对面布置的机柜(架)正面之间的距离不宜小于1.2米;


3.背对背布置的机柜(架)背面之间的距离不宜小于0.8米;


4.当需要在机柜(架)侧面和后面维修测试时,机柜(架)与机柜(架)、机柜(架)与墙之间的距离不宜小于0.1米;


5.成行排列的机柜(架),其长度超过6米时,两端应设有通道;当两个通道之间的距离超过15米时,在两个通道之间还应增加通道。通道的宽度不宜小于1米,局部可为0.8米。


总之,遵照上述原则进行设备布置之外,还需合理规划分阶段进入机房的设备,并预留扩充设备的相对位置。既要符合计算机系统的工艺流程,又要方便今后扩充设备的进场就位及线缆的连接。


温馨提示:


想要了解更多的机房建设信息吗?我们为您精心准备了GB50174-2017《数据中心设计规范》标准,点击标准名称即可下载哦~。
