你知道UPS的旁路工作模式有多少种吗?

旁路是指输入输出之间的一个电路通路,通路中不是简单的一条直通导线,中间可能串联了空开、接触器、静态开关及简单的滤波装置等。


对于UPS而言,旁路模式有两种,一种是内部旁路模式,一种是外部旁路模式。


1.内部旁路模式


内部旁路有时也叫电子旁路、静态旁路、自动旁路。当UPS出现故障或工作条件有问题时,系统会自动转到内部旁路,也可以通过人为操作来转成内部旁路模式。


在下述情况发生时,负载将切换到静态旁路供电。


①过载

②UPS内部故障

③后备电池放电结束

④负载电流瞬变(冲击电流或故障电流大于逆变器承受能力)


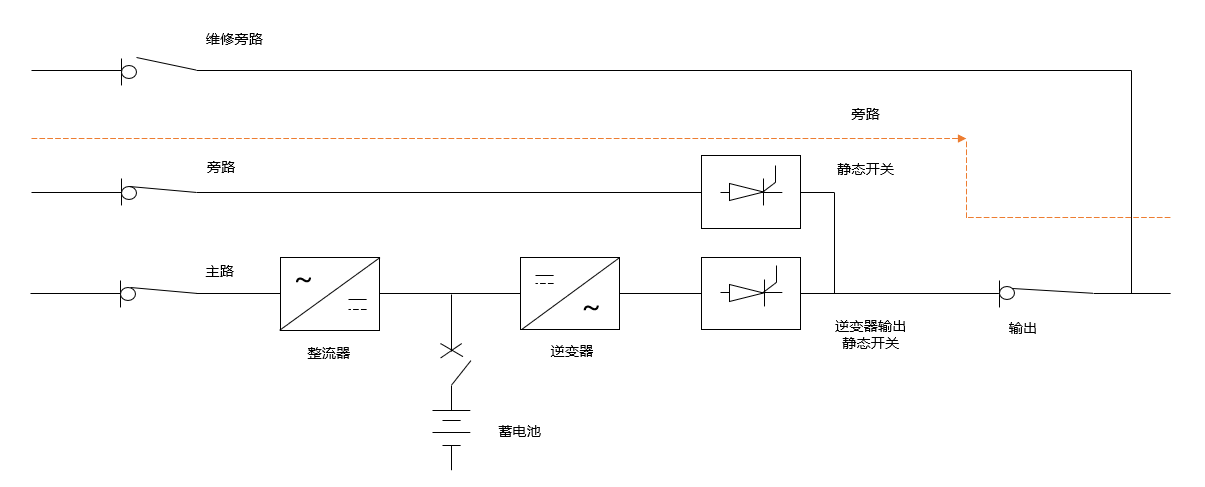

UPS静态旁路工作模式


2.外部旁路模式


外部旁路有时也会叫维修/维护旁路,在系统需要维修或维护时,市电经过它临时给负载供电,负载不受UPS保护,其目标是隔离静态旁路和逆变器以便进行维护、维修。


主回路和外部旁路的切换前提有两个:


前提一:UPS处于内部旁路状态,且开关上下口的压差很小;


前提二:切换原则为先变成双路供电,再断开一路,实现负载不间断电源切换。

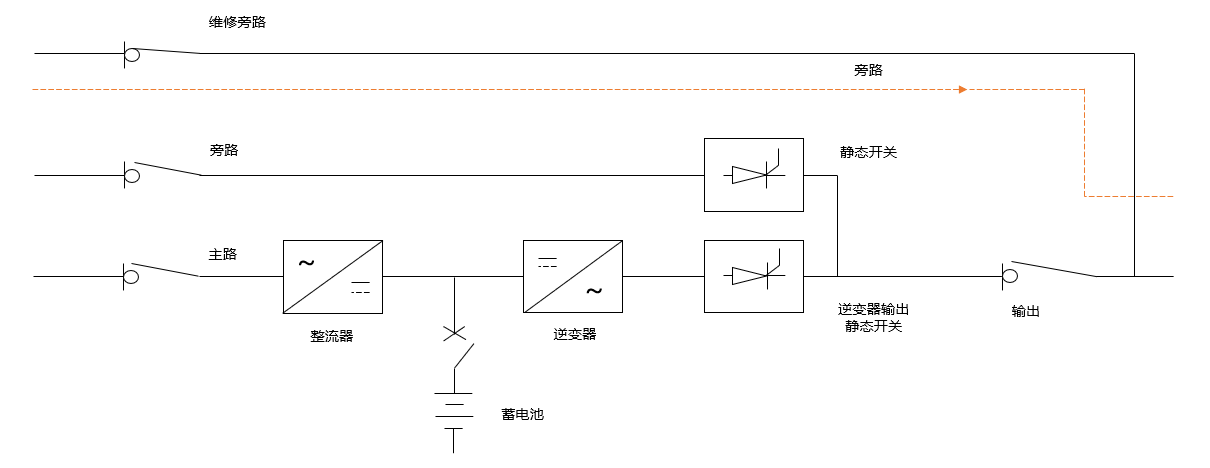

UPS维修旁路工作模式


3.旁路模式操作时的注意事项


(1)UPS系统在安装结束后,应进行转外部旁路模式测试。


(2)转外部旁路时,一定注意零线的接法,错误的接法将导致转换中因断了负载端的零线,引起部分负载因过压而损坏。


(3)在合开关的时候,除确定UPS旁路状态外,务必要测量开关上下口压差,每相都在1V左右,表示开关间的相位对应关系正确。


(4)对于从未用过的外部旁路在操作时要格外小心,除注意接线正确外,还应检查接线的质量及开关的质量等。
