【图解】数据中心供电系统故障案例(一)

一个完善的数据中心供电系统是保证机房服务设备、关键网络设备、场地设备、辅助设备用电安全和可靠的基本条件。


今天小乐就为大家分享一些数据中心供电系统常见故障原因及处理方法,希望能帮助大家更好的维护机房设备的安全运行。


一、输出电容故障


现象:C相输出电压低于标准值10V,设备无告警。


发现:将该设备从并机系统中脱离检查,发现部分电容鼓胀现象,判断输出滤波电容失效,导致输出电压异常。


处理:更换电容,开机正常。

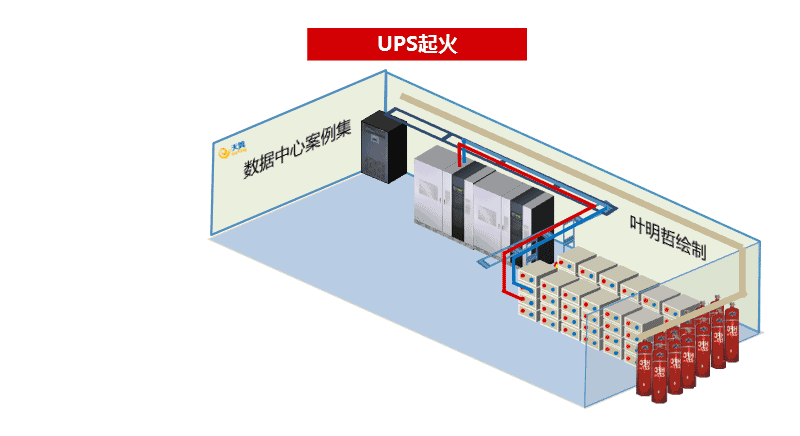

二、UPS起火


现象:某大型数据中心UPS机房起火。


过程:UPS电容起火,引燃上方电缆,电缆短路,引起电池起火。


原因:THD过大,发现未配置输入滤波电容,后加装电容,但未使用原装电容,使用中电容严重发了着火。


反思:电容起火,易伤及配电电缆和蓄电池电缆,与UPS无关的电缆不应该在其上方走线经过。

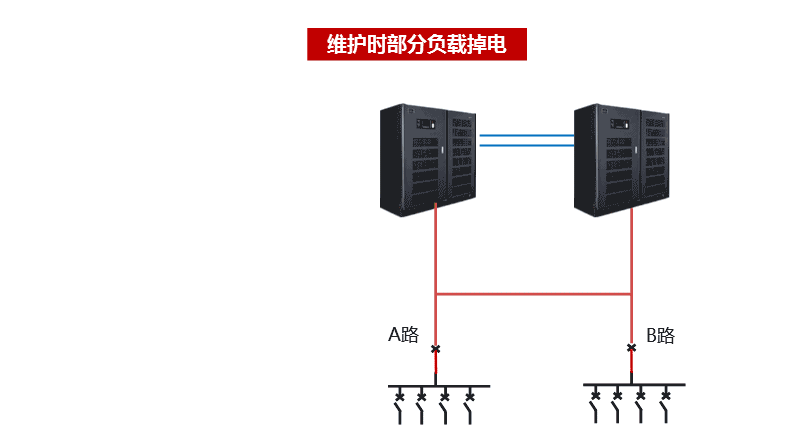

三、维护时UPS负载掉电


背景:某行业数据机房,UPS按照1+1设计,建设方临时将1+1系统变更为两个单机系统。


现象:1年后,工程师对UPS进行维护,关掉1号机逆变器时,A路负载掉电。


原因:UPS架构改变时,没有拆除1+1的并机线,关逆变情况下不转旁路,导致A路电源掉电,部分电源设备中断。

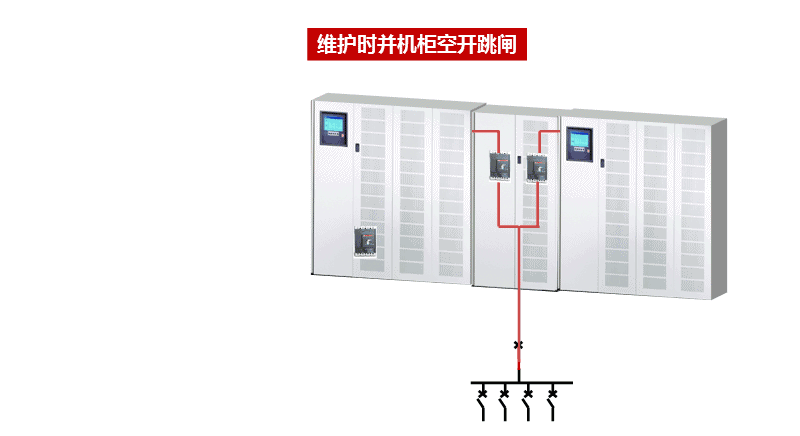

四、维护时并机柜空开跳闸


现象:某数据机房,UPS1+1架构,UPS维护时,关掉一台后,并机柜开关突然跳闸,所带负载中断。


原因:UPS原厂自带输出柜空开未整定(0.4),1+1系统关闭一台机器后,所有负载转移到另外一台机器上,并机柜空开过流跳闸。


反思:机器调试时未验证测试,UPS带载验证测试非常重要。


五、施工不规范导致UPS短路


现象:某数据机房UPS调试时,1台UPS突然炸机。


原因:施工队布放电缆,为了区分系统,对其中一套UPS电缆进行短接处理,事后忘记去掉短路点。


经过:UPS调试时,后端有短路点,送电时UPS炸机。


反思:施工后未进行检查,机器调试时未验证测试。

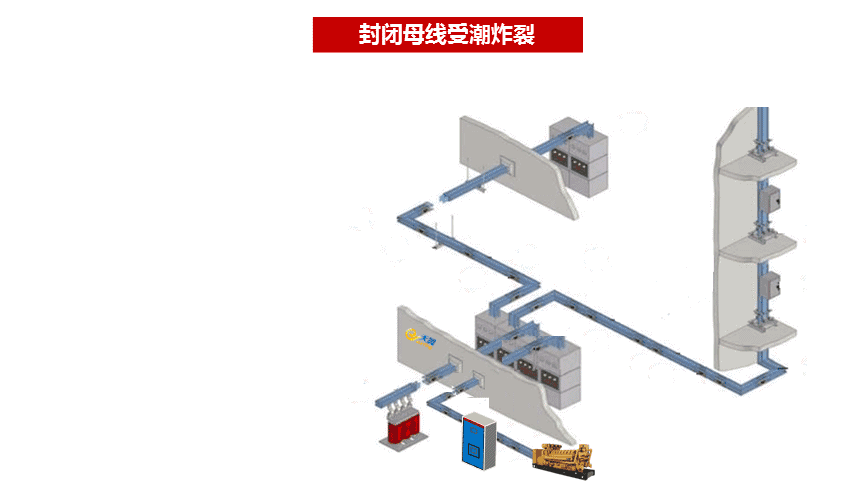

六、封闭母线受潮炸裂


现象:市电开关跳闸,油机启动,油机侧开关又跳闸,而后油机停机。


原因:封闭母线受潮

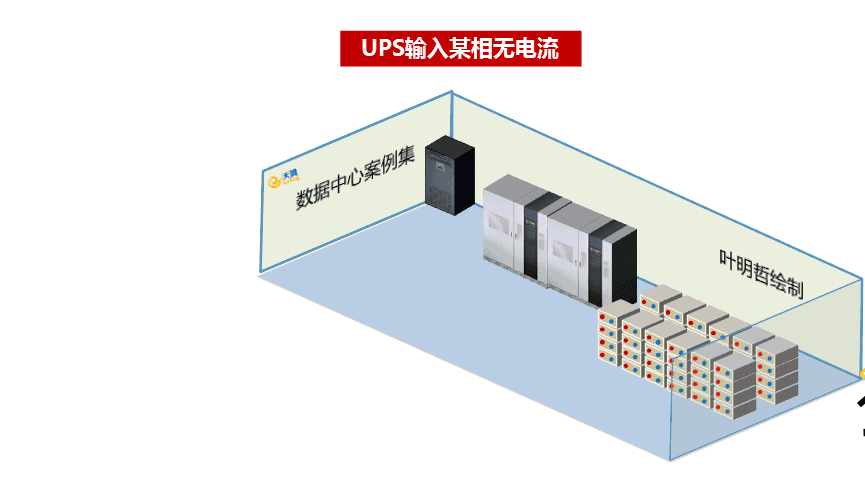

七、UPS输入某相无电流


现象:巡查发现B相输入无电流,其他两相电流增大。


原因:输入电感一相铜别子处熔断。

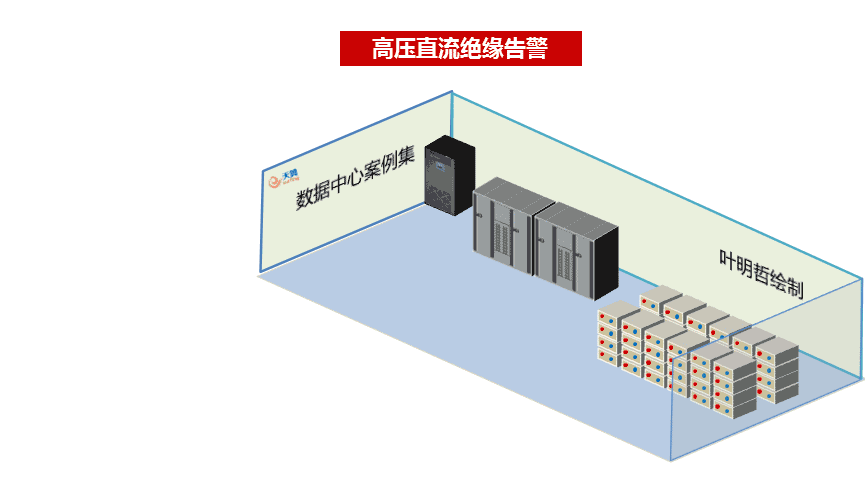

八、高压直流绝缘告警


现象:240V高压直流绝缘告警。


原因:电池漏液对地短路。

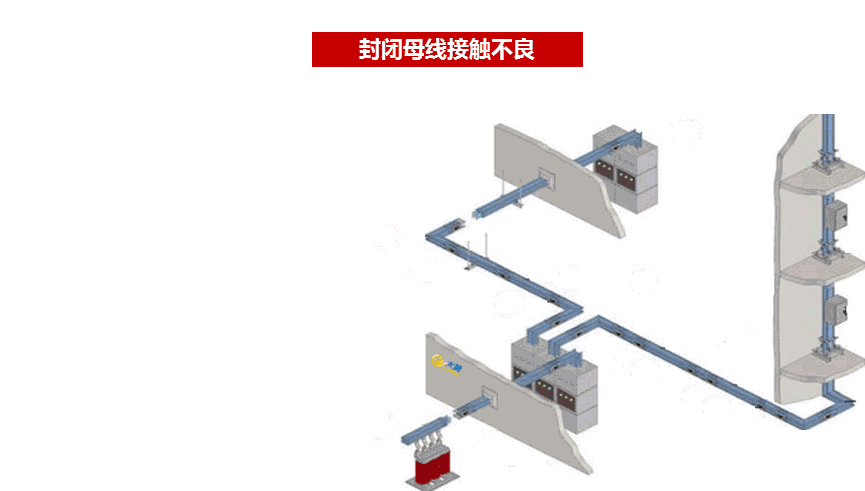

九、封闭母线接触不良


现象:机房内闻到有淡淡的烧焦味。


原因:母线接头处有螺栓未拧紧,负荷增加后发热严重。

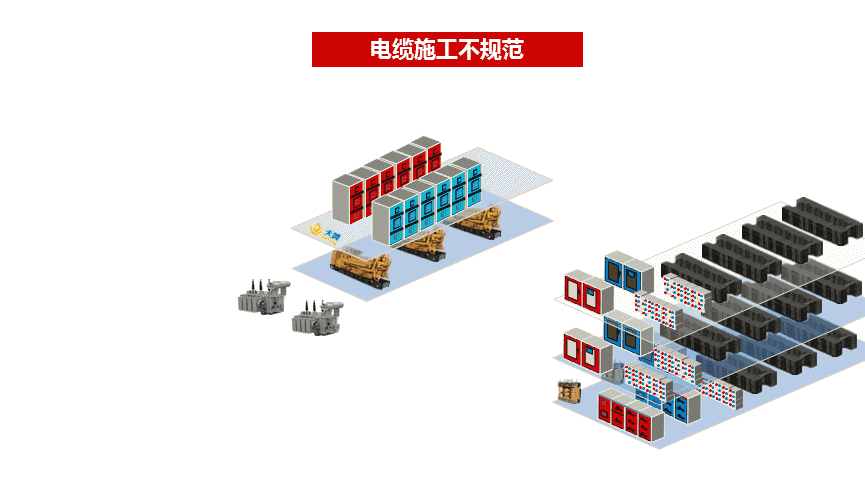

十、电缆施工不规范


现象:动力中心到机楼高压电缆突然故障。


原因:单芯电缆套金属管,由于涡流效应,单芯电缆发热绝缘受损。
