列间空调是什么?有哪些优势和特点?

列间空调也有叫行间空调,或者行间制冷机组,是专门针对高热密度机架的精密制冷系统,直接放在服务器机柜列间,靠近热源直接散热。


目前,列间空调主要有风冷、水冷和冷冻水等冷凝形式,可根据机房实际情况进行使用。

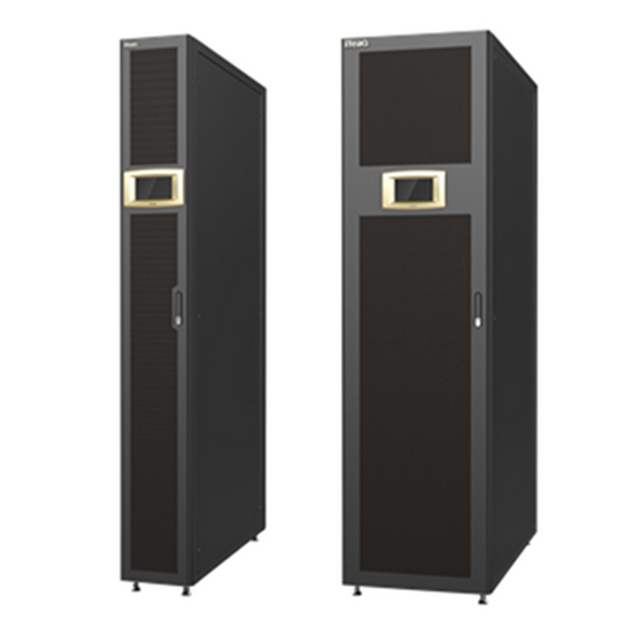

列间空调产品示意图



一般风冷型列间空调机组的压缩机多采用变容量的数码涡旋压缩机,风机采用EC风机,整机可以根据通道内的热负载调节制冷能力输出。


列间空调非常适用于封闭冷热通道的场合。


1.优势特点


所谓的优势主要在于具体应用场合,如模块化数据中心等,在普通机房并不具备太多优势。


(1)近端制冷:靠近热源制冷,配合冷热通道设计,进一步优化室内气流组织,降低机房整体PUE值,提高制冷效率。


(2)高能效比:高回风温度和发热量大的设备出风温度匹配度高,使得机组能效比非常好,低耗节能、运行费用低。


(3)高可靠性:超长寿命设计,24小时365天不间断运行,设计寿命平均为10年左右。


(4)采用直流变频压缩机,动态制冷,高效低耗,高适应性;配置EC离心风机,N+1冗余设计,根据机房负荷自动调整送风风量。


(5)标准机架尺寸,与机柜外观一致,美观大方,且方便扩容。


2.应用范围


列间空调是专为现代模块化数据中心设计的,如高热密度数据中心、各类模块化数据中心、低PUE值要求的数据中心、机房局部热点改造、中大型机房中的高热密度区域、机房面积紧张的数据中心等。

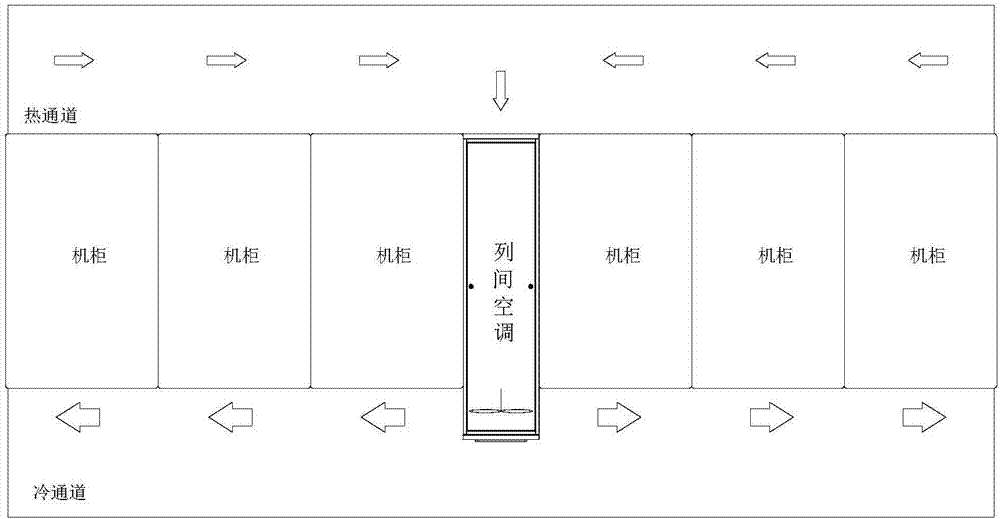

列间空调摆放示意图


列间机房空调的设计,冷风是从冷通道送风、后由热通道回风的水平送风方式,从而完全解决了冷热气流短路的问题,保障了服务器机柜温度的均匀,消除了局部热点,进而增加了服务器的运行可靠性同时有效的降低了不必要的能耗。

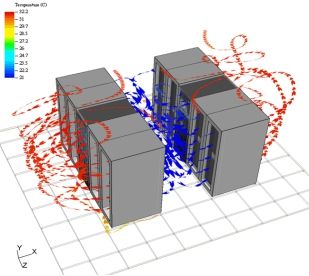

列间空调气流示意图


3.安装规范


(1)并排安装


列间空调应布置在机架排列内和服务器机柜并排安装。


从冷通道送风、后由热通道回风的水平送风方式,从而完全解决了冷热气流短路的问题,保障了服务器机柜温度的均匀,消除了局部热点,进而增加了服务器的运行可靠性同时有效的降低了不必要的能耗。


(2)留有通道


列间空调通道前后方应该留有适当的操作机维修空间,建议保证距离设备前后门保留1.0米的空间,在此范围内应保持净空状态。


此维修空间同时可以确保气流的畅通,提高热交换的效率。


(3)固定防震


列间空调四角通螺丝固定,机组下装防震垫锁紧脚轮,防止设备离开其最终位置。


调节脚杯使机器处于平稳,防止倾斜或运转时震动。


以上就是关于列间空调的相关知识点,列间空调具有高效节能、操作简便、维护方便等特点。用户们可根据制冷量大小,自由选配列间空调以适用大、中、小各种机房,是数据中心机房的理想选择,最佳方案是配合模块化冷通道使用。
