如何区分双回路供电和双电源供电?

双电源供电和双回路供电,对建筑单体来说,两者看起来好像没有什么区别,很多人一般都认为这两者是一码事,经常互相混为一谈,但事实上它们是有很大区别的。



今天,我们就为您梳理一下双回路供电和双电源供电的区别在哪里。


1.核心定义不同


根据GB50052-2009,双电源的标准叫法是“双重电源”。


双电源供电是指某一个负荷的电源是由两个电路提供的。


有两条馈电线路,“一用一备”,这两个电路就安全供电而言是互相独立的。


图为双电源供电线路示意图


双回路供电即一个负荷有两个供电电源的回路。


双回路供电的供电方式可以是双电源双回路供电,也可以是单电源双回路供电。


在单电源双回路供电时,当总供电电源或母线发生故障时整个负荷的供电电源将会中断。

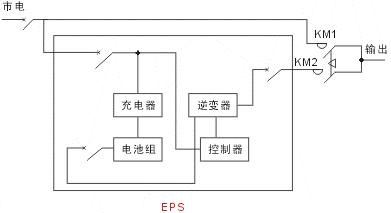

图为采用EPS充当第二路电源双回路原理图


2.工作方式不同


双电源供电由于电源来源不同,可相互独立工作。


即其中一个电源断电以后第二个电源不会同时断电,可以满足一二级负荷的供电。

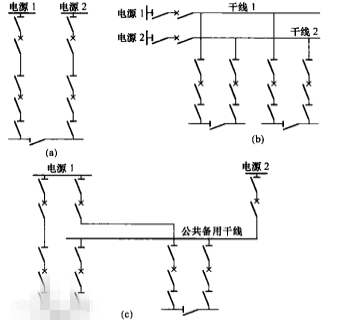

图为双电源供电的三种接线方式


双回路供电的电源可能是同一电源也可能是不同电源,可独立或合力工作。


当来自不同电源的回路中的一条线路故障后另一备用回路可立即投入运行,为设备供电。


3.线路性质不同


双电源供电是指引自两个性质不同的电源,馈电线路是两条,一用一备如果指的是电源,那它就是双电源供电。



双回路供电是指二个变电所或一个变电所二个仓位出来的同等电压的二条线路,这里的“一用一备”指的是馈电线路,而非电源。


4.应用领域不同


一般具备下列条件之一者,可批准双电源供电:

(1)重要的党、政、军机关,国防、科研重点工程项目,由于电源中断,将会造成严重后果的。


(2)重要的新闻、广播中心、交通通讯枢纽,公共事业、医疗卫生单位,由于电源中断,将会造成严重后果的。


(3)军工单位、工厂企业由于电源中断将会造成人身和设备事故,原料大量损失,产品大量报废,停产停工,长期不能恢复。


(4)重要的公共场所。


(5)根据生产的特点,对供电的连续性有特殊要求的。


双回路供电主要用于对用电要求比较高的二级负荷,如医院、银行等部门,常常在线路设计时做两路回路供电,在其中一回路电源出现故障的情况下,另外一回路电源可有效保证用电的连续性和可靠性。


由此可见,双电源供电是由两个独立的电源供电,而双回路供电的电源可以为一个也可以是两个。它们让人易混淆之处是“当一路电源发生故障及有需求时,都可切换到另一路电源进行供电”。从供电保障要求来说,双电源主要应用于要求更高的一级负荷。
