如何布置隔离冷热通道?

关于冷热通道系统,业界谈论最多的当属“是布置隔离冷通道还是隔离热通道”。那么,在实际案例中,我们应该如何正确布置?它有哪些应该遵循的设计原则呢?


机房设计冷热通道主要目的就是节约能源消耗。




数据中心的主要服务设备有存储系统、高性能机架式服务器和刀片式服务器等。


隔离冷热通道的设计总则是提高机器的空间密集度,达到节约机房空间和相对的能耗减少。

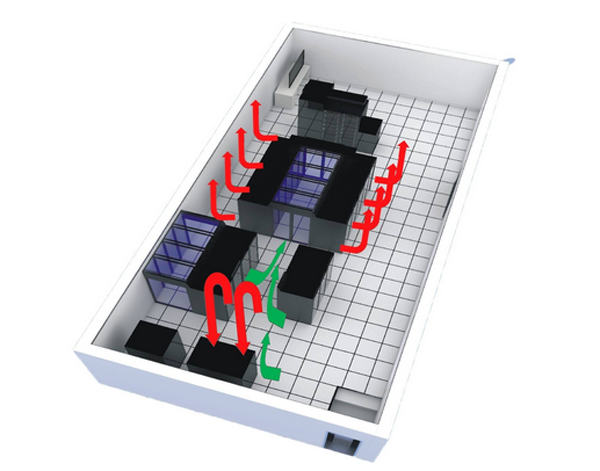

设计原则一:场地布局


为更好地组织气流,避免阻碍冷通道的气流流动,机柜的排列方式很关键。


在规划设计时建议采用下送风上排风的气流组织方式,强电与弱电的布线都采用上走线的方式,这样为今后维护带来方便的同时,冷通道的阻力大为减少,有可能降低地板高度。


通过上述措施,把地板的安装高度控制在35cm。


机房中机柜的排列形式的安排,从美观和节能性上进行考虑,规划设计中不建议采用多列机柜排列的方式,而是采用单排列或双排列机柜的长排方式。


这样的布置在不减少机柜排列密度的情况下,美观性非常好,无论是从监控机房看进去,还是在机房内部,通透性都很好,为减少冷热风主通道上的阻力也提供了方便。


设计原则二:UPS电源配置


由数据中心的特点可知,虽然数据中心是整体建设的,但数据中心的设备的增加是逐步的,因此供电能力也应该是阶段式提高才行。


UPS供电系统,可采用2N或者2 (N+1)方式,确保供电可靠性和扩展性。通过UPS电源的按需阶段式扩展,可以避免大马拉小车的现象,UPS电源设备的投资减少的同时,也达到了节能减排的目的。


设计原则三:机房空调配置


机房的散热冷却是确保数据中心安全可靠运行的基本条件之一,通常是在机房内安装精密空调。


对于数据中心而言,当机房的设备"满载"运行时,会有较大的发热量,但对新建的数据中心而言,由于设备的增加会有一个较长的时间过程,而且一年中不同季节的空调的负荷量也是在变化的,要适应于散热容量变化量较大的发展需求。


为了达到节能减排的目的,在实际规划设计中,应按照机房设计“满载”时的调节能力选配相对应的空调容量,按需自动运行不同数量机组来满足经济运行,从而完成了空调机组运行的节能减排。

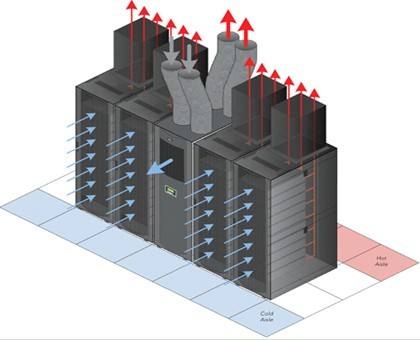

设计原则四:冷热通道隔离封闭


机柜长排列的方式也为低成本处理冷热通道的隔离提供了条件,在机房内气流组织完成冷热通道隔离,这样最大限度地提高能效,从而达到节能减排的目的。



比如,在机柜的上部安装了钢化玻璃,拉长了机柜的排列长度,并且高密度地安置了上回风口,在机柜列的头部不安排回风口,使冷热气流不经过机柜而直接短路的可能性减少到最小,相对地做到了让冷热气流隔离。


设计原则五:节能减排


随着服务器的处理能力越来越强,数据存储设备和网络设备的容量也越来越大,需要消耗更多的电能。而集成度越来越高的设备,发热量越加集中,导致机房温度控制是个很大的问题。


只有对降低机房能耗的新技术与新方法进行研究,力求通过合理选用服务器机架、合理进行散热规划、优化机房设计、布局、使用等方面,提高机房散热效率,降低数据中心机房的整体能耗,才能达到节能减排的目标。


在对新一代数据中心机房的设计和工程实践当中,通过全面的整体规划,对机房的关键设备、UPS电源、机房空调、场地布局等进行综合的考虑和节能设计是能达到节能减排的目标。


冷热通道隔离封闭是机房节能减排的有效措施之一。


机柜布置可以适当改变排列方式以及采取适当的措施形成冷热通道的隔离,改变环境气流组织和减低冷通道的温度梯度,改良机柜内的有效制冷效果,从而达到节能的目的。
