保护接地和保护接零的区别是什么?

接地和接零的基本目的有两条,一是按电路的工作要求需要接地;二是为了保障人身和设备安全的需要接地或接零。


今天我们主要介绍的是保护接地和保护接零这两种接地方式的含义、区别和联系。


一、两者的含义解析


保护接地就是电气设备在正常运行的情况下,将不带电的金属外壳或构架用足够粗的金属线与接地体可靠地连接起来,以达到在相线碰壳时保护人身,这种接地方式就叫保护接地。


对于保护接地安全电阻值的要求是:R≤4Ω。



保护接地原理分析图


保护接零就是电气设备在正常运行的情况下,将不带电的金属外壳或构架与电网的零线紧密地连接起来,这种接线方式就叫保护接零,如图所示。

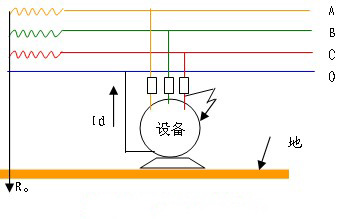

保护接零原理分析图


从图中可知,万一某一相线碰壳时,短路电流要比保护接地时大得多,使相线的熔丝熔断,以达到保护人身的安全。


在中性点接地的系统系统中宜采用该接地方式。


二、两者的区别之处


它们都是维护人身安全的两种技术措施,虽也有相似的地方,但二者在本质上是不同的。


1.保护原理不同


低压系统保护接地的基本原理是限制漏电设备对地电压,使其不超过某一安全范围,高压系统的保护接地,除限制对地电压外,在某些情况下,还有促成系统中保护装置动作的作用。

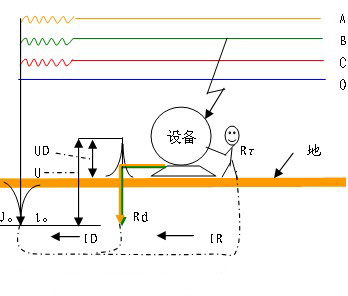

保护接地原理图


保护接零的主要作用是借接零线线路使设备漏电形成单相短路,促使线路上的保护装置迅速动作;保护接零系统中的保护零线和重复接地也有一定的降压作用。

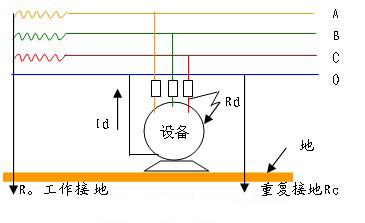

保护接零原理图


2.适用的范围不同


保护接地适用于一般的低压中性点不接地的电网及采用了其它安全措施的低压接地电网,保护接地也能用于高压不接地的电网之中。


保护接零适用于中性点直接接地的低压电网,不接地电网不必采用保护接零。


3.线路结构不同


保护接地系统除相线以外,只有保护地线。

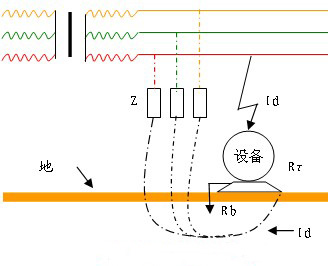

保护接地简化线路图


保护接零系统除相线以外,必须有零线;必要时保护零线要与工作零线分开;其重复接地装置也应有地线。


三、两者的相同之处


1.在低压系统中都是为了防止漏电造成触电事故的技术措施。


2.要求采取接地措施与要求采取接零措施的项目大致相同。


3.接地和接零都要求有一定的接地装置,而且各接地装置的接地体和接地线的施工、连接都基本相同。

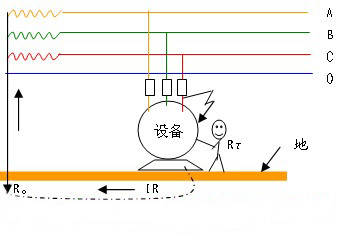

没有安全装置的设备漏电危险性示意图


四、两者的使用场景

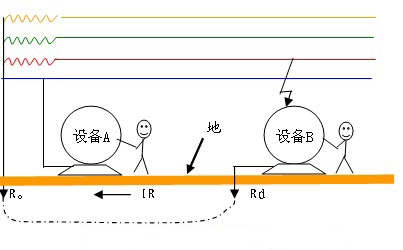

接地和接零混用的危险性示意图


如图所示,设备A采用的是保护接零,B采用的是保护接地且同为一配电系统之中。


当设备B发生碰壳时,电流通过Rd和R,形成回路,电流不会太大,线路可能不会断开,但故障将长时间存在。


这时,除了接触该设备的人员有触电的危险外,由于零线对地电压升高达到Uo=(U/Rd+Ro)*Ro(式-9)的值,致使所有与接零设备接触的人员都有触电的危险。


因此,在同一配电系统中不允许保护接地和保护接零这两种接地方式混用。


以上就是保护接地和保护接零的联系与区别了,它们两者既有相似之处,又有着明显的区别,希望通过这一次的分享,大家以后再遇到这两个内容不要搞混淆,并学以致用。
