防雷接地施工注意事项有哪些?

众所周知,防雷接地包括由避雷针、避雷网、均压环、接地网、接地极以及引下线,对于整个防雷接地施工,想必各位也都清楚了解,那么你们可知防雷接地施工注意事项有哪些呢?



1.主要元件


防雷接地装置由接闪器、引下线、接地装置组成,三者缺一不可。


2.金属物接地焊接


建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆以及屋面的金属物体必须接地焊接。


3.防雷接地体应采取焊接法


①使用金属管作接地体时应在其串接部位焊接角形金属跨接线。


②钢筋与钢筋交叉要用一条短圆钢进行跨接焊接,焊接长度不小于圆钢直径的6倍,圆钢同扁钢的焊接必须进行三面焊接。


③焊接处焊缝应饱满,要有足够的机械强度,不得有灰渣,咬肉裂纹虚焊气孔等缺陷,焊接处的药皮应敲净。


接地体采取搭焊接时,其搭接长度必须符合以下要求:


①扁钢为其宽的2倍以上;(三个棱边焊接)


②圆钢为其直径的6倍以上;(双面焊接)


③圆钢和扁钢连接,其长度为圆钢直径的6倍。(三面焊接)


4.人工接地体要求


应采用圆钢、扁钢、角钢、钢管等金属材料,必须符合以下要求:


①圆钢直径不小于10mm;


②扁钢截面不小于100平方毫米,厚度不小于4毫米;


③角钢厚度不小于4毫米;


④钢管壁厚不小于3.5毫米。


5.利用建筑物钢筋做防雷引下线


①上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接。


②下部在室外地坪下0.8~1m处焊一根直径12mm或-40×4镀锌导体伸向室外墙边的距离不小于1m,以备室外人工接地体使用(按图纸设计确定)。


③下部在室外地坪上不低于0.3m处焊接一接地体连接板,供防雷接地电阻测量和以备室外防跨步电压工程用(按图纸设计确定)。


④接地电阻值应小于设计要求,当利用柱基作接地体不能满足要求时应埋没人工接地体。


⑤建筑物钢筋柱内,钢筋直径16mm以上的可用二根作为一组引下线,钢筋直径10mm以上的应用四根为一组作引下线。具体做法按设计要求。


⑥防雷专用的引下线暗敷时,引下线扁钢截面不得小于25×4mm圆钢直径不得小于12mm,引下线必须在距地面1.5——1.8m处做断接卡子(一条引下线除外)断接线卡子所用镀锌螺栓的直径不得小于10mm,并需加镀锌弹簧垫圈,并安装一个有标识的接地电阻检测盒。


⑦施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋的位置用油漆作好标志,按照施工进度层都要在相同的钢筋上作好油漆标志,以免错接。

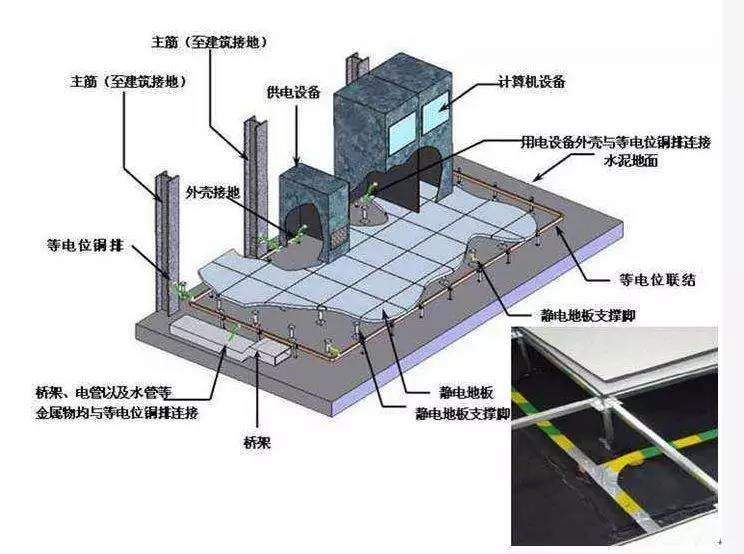

6.管道/门窗做好接地


建筑物内的电气设备和建筑物天面的设备管道,突出构架以及需防铡击雷的门窗必须做好接地,需防雷的金属门窗应有两处与接地线相连,天面的金属管道应有两处接地,进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。


7.接线柱


接地干线的接线柱应该明敷在外,与绝缘导线PE线应紧密联接,联接处应有明显的接地标记。


8.电气设备接地


电气设备上的接地线应采用专用的接地线,并用镀锌螺栓将接地线牢固地接在电气设备的金属体上。




总之,防雷接地的施工需要很强的专业人员来操作,把每一个部件的安装工作做到位,保证其设备的有用性和安全性,最大程度上发挥防雷接地的作用,避免造成生命和财产损失。
