数据中心机房冷热通道如何布置?

随着IT设备越来越趋向于大密度集中管理时代,数据中心所面临的散热问题也就越来越严重。



本篇文章对冷热通道的解析正是为解决这些问题,我们主要从原理、实施、特点等方面的阐述,希望对涉及到该行业的设计人员、实施人员、IT管理人员等有一定的帮助作用。


一、什么是冷热通道?


封闭冷热通道系统是一项应用于降低因工作而发热的设备温度的技术,目前主要应用于数据中心机房。



机房封闭冷热通道设计


数据中心机房设备较多,普遍面临设备发热密度高、电力能耗大、机房及机柜的空间不足,机房规划跟不上业务需求的增长等问题。


而冷热通道系统的建立,可以满足数据中心机房不断上升的散热要求,改善机房内部仍然存在局部热岛问题,避免冷空气与热空气直接混合,最大化减少冷量的浪费。


众所周知,当机柜得到需求的冷量,整体机房的能耗PUE值就可以保持正常范围。

二、冷热通道的工作原理


封闭冷热通道系统是基于冷热空气分离有序流动的原理。

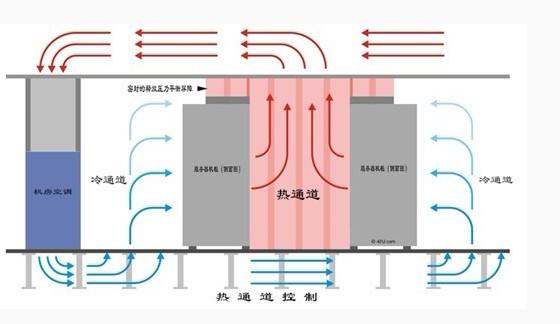

冷空气由高架地板下吹出,进入密闭的冷池通道,机柜前端的设备吸入冷气,通过给设备降温后,形成热空气由机柜后端排出至热通道。

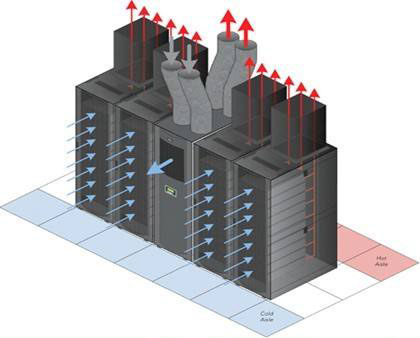

热通道的气体迅速返回到空调回风口,机柜密闭式涡轮后门,把热气汇集,通过垂直风管与天花板无缝联接,达到热回风与冷量完全隔离。


因此,封闭冷热通道可以提高内部的冷气利用率,带走更多设备产生热量,降低设备温度。


三、冷热通道的不足之处


(1)自身原理存在弊端

因冷热通道的原理所致,需要对整个送风区域进行封闭处理和冷通道封闭,大幅减少或避免风量和冷量的损耗,最终大幅提高制冷的效率。


而对于此冷热通道封闭的方案,一直以来阻碍此方案大规模推广的首要问题就是消防问题,由于数据中心里运行的都是IT设备,所以通常的采用气体消防灭火。


由于封闭了冷通道,一旦冷通道内设备起火,消防气体无法在规定时间内到达封闭区域内,势必会造成更大的损失。


(2)过度依赖精密空调

因冷热通道主要依赖精密空调调节温度,冷热通道的气流周转需要经过精密空调的调节,又由于需要建设冷热通道时,要求对送风区域进行封闭处理,管理人员很难察觉精密空调的故障,从而导致出现许多问题。

四、如何规划好冷热通道


要想规划好冷热通道气流组织,那么就要熟悉数据中心机房中的几种主要的气流组织形式。


只有将机房内现有的不合理的气流组织,进行归纳分类、根据不同类型,进行合理改造,将冷热空气有效的隔离,才能避免不必要的冷热交换,提高空调系统效率,减少机房运行费用。


由于这一节的内容较为复杂,我们将会在下一次的文章中再进行解析和分享,敬请期待。

节能环保成为当今的社会主题,机房的正常运作也是不可忽略的。封闭冷热通道系统解决方案,大大改善了节能环保和机房正常运作之间的矛盾,但是其解决方案自身存在一些不足之处,总体来说是弊大于利。


面对这些矛盾,机房动力环境监控可以完美的解决,机房动力环境监控能全方位、实时性监控机房设备以及机房环境,从而根本上保障机房正常运作。
